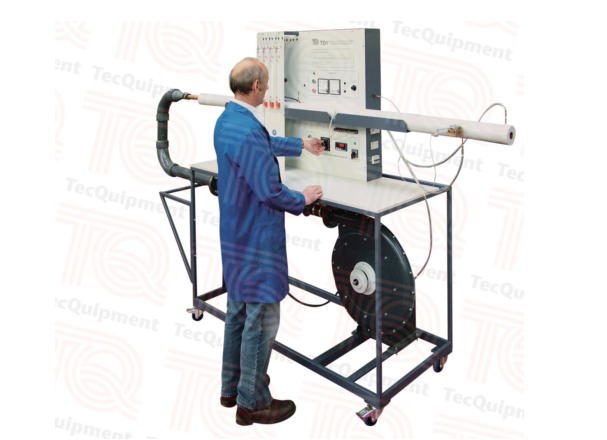

 设备概述： 强制对流传热理论在很多工程领域中是非常有价值的基础知识，尤其在换热器设计方面。，我公司的强制对流换热实验台TD1能够帮助学生验证强制对流换热理论和管道强制换热的相关法则公式。 TD1把驱动电机、测试管和仪表盘被巧妙地安置了同一个架子上，而且，还留出了一个很大的工作面板以方便学生实验用。配置的是恒速风扇，空气通过阀门引导，通过阀门后空气进入一个U型管道，管道中配置有传感器以测量气流速度，操控面板上相应的仪表会显示数值。 操控面板上另一个压力计显示的是风扇的压降，U型管中接有一个直径较小的绝热铜制电热管，通过可调变压器控制电热管输入功率，同时通过面板上的仪器记录当前功率的值。测试管的两端都装 有压力探头，用以测量测试段内的压降，测试管的入口处装有一个温度计用以测量入口空气温度。沿测试管的壁面装有很多热电偶，更多的热电偶被布置在测试管的绝热壁面，通过操控面板上数字显示器读取热电偶的测量值。 为了产生合适的气流，避免过热，实验台装有电机启动器，隔离器和安全锁装置，操控面板还有一个皮托管，用以测量测试管内的速度变化曲线。 主要特点： •恒速风扇搭配变速控制阀——更好的流量控制 •过热安全装置 •测试管中横置有测量气流速率变化曲线的皮托管和测量温度变化曲线的热电偶 •测试管壁布置有大量测量传热的热电偶 •精确的数字温度显示仪 •配有压力计和测量空气流量的孔口流量计 实验内容： •努塞尔数（Nu）测试值和经验公式值的对比实验 •当地传热系数（h）的计算实验 •斯坦顿数（Nu）的测定实验 •摩擦系数（h）的计算值和实验值的对比实验 •雷诺相似原理对空气的有效性测定实验 主要规格： •尺寸：3500 mm x 850 mm x 2020 mm •重量：344 kg 相关产品： •TD1005 对流换热综合实验仪 •TE85自然对流、辐射综合试验台 •H352 叉流换热实验台 •TE93叉流换热实验装置 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
强制对流换热实验台
时间:2020-08-31 11:23来源:未知 作者:Tsingso 点击:
次
TD1强制对流换热实验台由英国TQ公司生产（Tecquipment）。主要用于验证强制对流换热理论和管道强制换热的相关法则公式。
