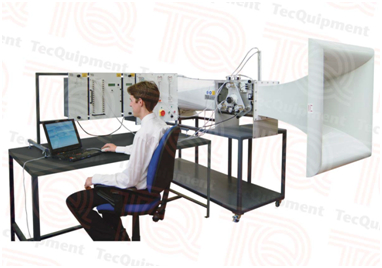

 设备介绍视频 设备概述： 这是一台主要用于研究空气动力学中气流在流过不同模型时的状态、参数变化，以及机翼性能，包括气动特性，襟翼的影响等过程与现象的教学实验设备。 设备的主体是一台开式回流风洞，在风洞的排气口安装有轴流风扇，最大气流为36m/s(气流速度可控)，设备提供大量的可选配件和模型，可根据需要进行选购，方便后期扩展。 主要特点： •提供丰富的模型和测量仪表选择 •相比于全尺寸风洞和机载实验室，本设备可节省大量时间和金钱 •气流雷诺数可控 •采用开式循环吸入式设计，整体结构紧凑 •可进行多种空气动力学实验 •高安全等级 •控制设备和测量仪表安装在独立的工作台上 •可连接通用数据采集系统(VDAS)，对实验数据进行实时采集、记录和显示等 实验模块： AF1300A 圆柱模型 AF1300B NACA 0012机翼模型，带压力测点 AF1300C NACA 2412带襟翼机翼模型 AF1300D 2 NACA 0012 机翼套装 AF1300E 平板拖拽力模型 AF1300F 平板边界层模型 AF1300G 下单翼飞机模型 AF1300H 上单翼飞机模型 AF1300J 三维阻力模型 AF1300I S1210 机翼模型 VDAS-F VDAS (框架安装版) AFA1 多管压力计 AF1300Z 升力和阻力测量天平 AF1300T 三分力天平 AFA4 角度反馈仪 AFA5 压差传感器 AFA6 32路压力显示单元 AFA7 横贯式静压皮托管 (300mm) AFA10 烟雾发生器 实验内容： •对比分析气流在流过陡峭不平的模型表面和流过流线型的模型表面的压力和速度变化 •观察、研究气流边界层 •研究纵横比对机翼性能的影响 •研究襟翼的性能，包括襟翼角度对升力、阻力和失速的影响 •研究在亚临界和超临界气流作用下圆柱模型周围的压力分布 •研究模型的气动特性，包括测量升力和阻力等参数 •研究三维翼型的气动特性，包括测量模型的升力、阻力和俯仰力矩 •研究并估算机翼上的气压分布值并与实测值进行比较 •研究、测量钝头模型在气流中的阻力 •流动可视化研究 主要规格： •尺寸：3700 mm x 1065mm x 1900mm •重量：293Kg 相关产品： •AF1125 亚音速风洞实验系统 •AF1600s 亚音速风洞实验系统 •AF1450s 亚音速风洞实验系统
了解产品详情或获取详细技术资料，请致电或email我们
(责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
AF1300 亚音速风洞
时间:2020-08-31 10:17来源:未知 作者:admin 点击:
次
本亚音速风洞实验系统由英国TQ公司生产(TecQuipment Ltd.)。主要用于研究空气动力学中气流在流过不同模型时的状态、参数变化，以及机翼性能，包括气动特性，襟翼的影响等过程与现象的教学
