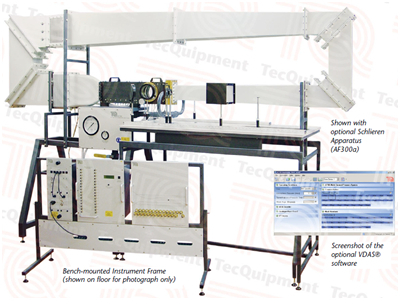

 设备概述： 这是一台主要用于研究亚音速、超音速气流在喷嘴内的动力特性，以及在二维空气流动状态下的模型气动特性的教学实验设备。 设备提供多种实验用模型和测量仪表，包括多管压力计、角度编码器等，可测量多个实验参数。 主要特点： •实验室用亚/超音速风洞，最高马赫数(Ma)数可达1.8 •设计紧凑，占地空间小 •随设备提供超音速风洞测试模型和模型角度反馈编码器 •可连接至通用数据采集系统(VDAS)，自动采集、记录、运算实验数据 •吹入式设计可产生更平稳的气流和更精确的实验结果
测试模型：
1. 5°单边楔形
2. 7°双边楔形 3. 10°双边楔形 4. 10°双边楔形(带有两个压力测点)
压缩空气供应：(AF300b)
1.共有3个压缩空气储存罐，其中一个储存罐上安装有阀门，可控制排气时间和排气压力
2.主排气阀
3.最大排气压力14bar
4.压缩机
5.空气干燥器和过滤器
实验内容： •测量并研究亚/超音速流动时拉法尔喷嘴内的压力分布 •根据上一实验结果，对比分析压力分布理论值和实测值之间的差异 •在风洞内气流达到超音速时，对比分析拉法尔喷嘴收缩比的理论值和实测值 •测量并研究测试模型在二维亚音速/超音速流动状态时，不同的模型角度对作用在模型上的气动压力的影响 •测量并研究在超音速流动中的测试模型的升力系数 •观察并研究在超音速流动中产生的激波和膨胀波的产生过程和原理(需要纹影系统) 主要规格： •尺寸：2000mm×3031mm×805mm •重量：236Kg 相关产品： •AF302连续式超音速风洞实验系统
了解产品详情或获取详细技术资料，请致电或email我们
