 设备概述：
结晶使溶解的物质从溶液中转化为固体并分离。
该实验设备是与Halle-Wittenberg 的Martin-Luther 大学热加工技术主席（Ulrich 教授、博士）合作开发的。
泵在带有罐的回路中输送饱和硫酸钾溶液。为防止过早结晶，使用加热电路将溶液加热至饱和温度以上。两个回路由两个热交换器连接。少量这种不饱和溶液作为旁路通过结晶池。为了使这部分溶液结晶，使用两个热交换器通过冷却水对其进行冷却。降低温度会将溶液转变为过饱和的亚稳态。结晶池是一个在入口和出口都装有多孔过滤介质的管子。可以打开可拆卸的单元格以允许添加晶种。多孔过滤介质的选择方式使晶体无法从池中逸出。流动条件导致池中形成流化床。溶解的硫酸钾在晶种处从亚稳态溶液中结晶出来。晶体生长。生长速率可以通过在实验前后称重晶体和测量时间来确定。
配备热交换器的搅拌罐可用于制备饱和硫酸钾溶液。使用传感器记录和控制两个罐中的温度和旁路结晶所需的温度。建议使用干燥室、天平、筛选机和显微镜来评估实验。不包括硫酸钾。
主要特点：
[1] 在流化床中从溶液中结晶
[2] 用于制备饱和溶液的搅拌罐
[3] 带罐的不饱和溶液回路，2 个用于加热和泵的热交换器
[4] 带结晶池和 2 个用于冷却的热交换器的过饱和溶液旁路
[5] 可拆卸和可填充的结晶池，PMMA
[6] 带泵、水箱、加热器和恒温器的加热回路
[7] 使用阀门调节旁路流量
[8] 测量和控制搅拌罐、不饱和溶液罐和结晶池中的温度
实验内容：
• 冷却结晶的基本原理
• 研究影响晶体生长的因素
· 过饱和
· 饱和时间
主要规格：
罐
• 搅拌槽：约 25L
• 对于不饱和溶液：约 25L
• 加热电路：约 32L
泵（溶液）
• 最大流量：约21L/min
• 最大扬程：大约38m
泵（加热回路）
• 最大流量：约6L/min
• 最大扬程：大约9m
结晶池
• 直径：约40mm
• 高度：约80mm
加热器功率输出：约2kW
测量范围
• 温度：3x 0…100°C，1x 0…80°C
• 流速：1x 0…12L/min
230V，50Hz，1相
230V，60Hz，1相
230V，60Hz，3相
UL/CSA可选
长x宽x高：2000x800x1850mm
重量：约255kg
(责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
冷却结晶
时间:2023-05-23 14:10来源:未知 作者:Tsingso 点击:
次

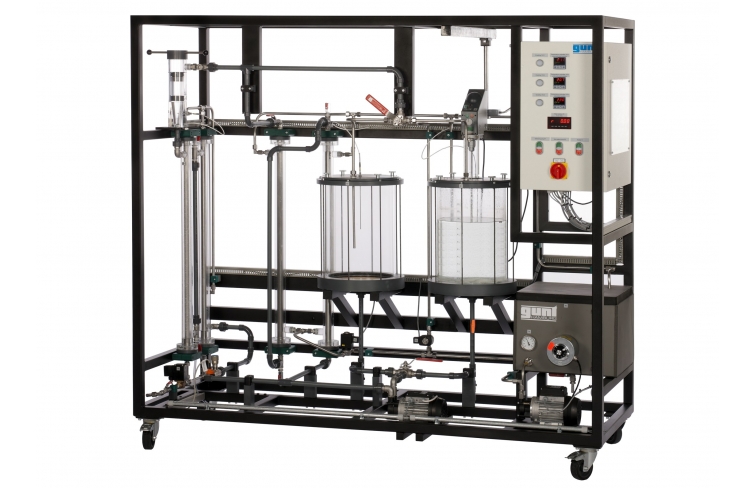

CE520设备研究在流化床中从溶液中结晶。
