 设备概述：
蒸馏用于分离由可溶于另一种液体的各种液体组成的液体混合物。精馏是指逆流蒸馏。建议使用乙醇/水作为 CE602 的液体混合物。将液体混合物添加到蒸发器（底部）罐中。产生的混合蒸气在塔中向上移动。混合蒸汽中含有较高浓度的低沸点组分（乙醇）。它离开塔顶并使用冷凝器和相分离罐进行冷凝。
部分冷凝物作为产品收集在罐中，而其余部分则返回到塔中。在这里，在向下的过程中，它会进一步加热并与上升的混合蒸汽进行物质交换。这种交换导致气相变得更富含乙醇，而液相变得更富含水。液相移动到收集它的底部。
提供筛板柱和填充柱。填充柱填充有拉西环。使用阀门调节回流比。相关测量值由传感器记录，并以数字方式显示在开关柜上。蒸发器使用PID 控制器进行调节。开关柜上的大而清晰的过程示意图使分配所有过程变量变得容易。
主要特点：
[1] 带填料和筛板塔的不连续精馏
[2] 可互换的列
[3] 带 8 个托盘的筛板塔
[4] 拉西环填充柱
[5] 水射流泵可实现真空模式
[6] 电加热蒸发器
[7] 顶部产品罐
[8] 顶部产品的冷凝器和相分离罐
[9] 所有水箱均由 DURAN 玻璃和不锈钢制成
[10] 使用阀门调节回流比
[11] 每列8个测温点
实验内容：
• 筛板和填充柱的调查和比较
· 在不连续模式下
· 真空模式下
· 具有不同的回流比
· 具有不同数量的托盘
• 浓度曲线的确定
• 温度曲线的确定
• 柱上的压力损失
主要规格：
柱子：内径：50mm，高度：765mm 水射流泵：
最终真空：约200mbar
罐
• 顶部产品：约2000mL
• 相分离：约500毫升
蒸发器
• 功率输出：0…4kW
• 罐：约10L
传热面
• 顶部产品冷凝器：约 0.04m2
测量范围
• 温度：13x 0…150°C
• 回流比：0…100%
• 流量：30…320L/h（冷却水）
• 压差：0…60mbar（柱）
• 压力计：-1…0,6bar
400V，50Hz，三相
230V，60Hz，三相，400V，60Hz，三相
UL/CSA 可选
长x宽x高：1300x750x2100mm
重量：约 210公斤
(责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
不连续精馏
时间:2023-05-23 14:38来源:未知 作者:Tsingso 点击:
次

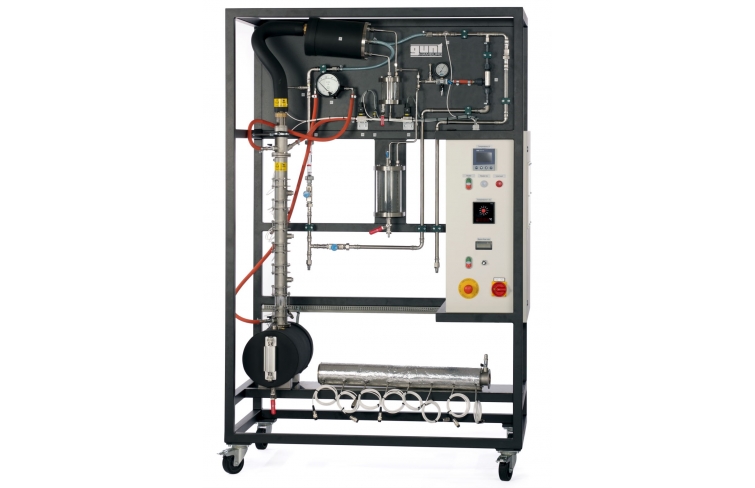

CE602设备是带填料和筛板塔的不连续精馏。
