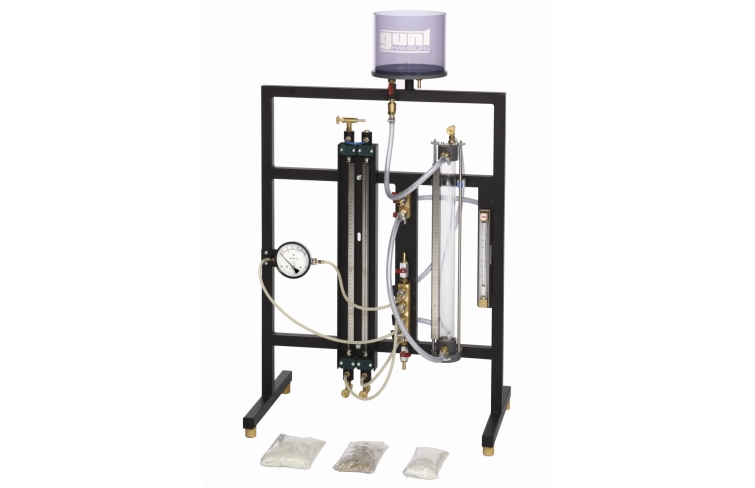

 设备概述： 通过颗粒层的流动在工艺工程中被广泛反对。在再反应器中，固定床和流化床通过液体和气体注入通流。通过滤饼和深度过滤从悬浮液中分离固体是另一个应用领域。 使用CE 117，可以研究涉及通过固定床和流化床的流动的流体力学原理。为此，提供了一个由玻璃制成的可填充测试罐，水可以通过该罐从两端流出。烧结金属板用作散装固体的基础。 来自实验室水连接的水流入测试罐。为了引导流量通过固定床，水从顶部 进入测试罐。它流经固定床和烧结金属板，并通过分配器到达出口。实验设置可以通过快速接头进行修改。 这也使得通过测试罐的流量可以逆转并研究流化床。水向上流经多孔烧结金属板和固定床。如果水的速度小于所谓的流化速度，则水流仅通过固定床。在更高的速度下，形成流化床。 水从测试水箱的头部流入膨胀水箱。它从那里流入出口。 无论具体设置如何，流量都由阀门调节，并由流量计指示。为了确定通过固定床或流化床的压力损失，提供了两个具有不同测量范围的压力计。通过阀门选择压力计。 主要特点： [1] 研究受液体流动影响的固定床和流化床的特性 [2] 玻璃测试罐，其底座上有烧结过滤介质 [3] 可拆卸测试罐以进行填充 [4] 向动以研究固定床 [5] 向上流动以研究流化床 [6] 带调节阀的流量计 [7] 2个具有不同测量范围的压力计，用于测量通过测试罐的压力损失 [8] 用于测量固定床或流化床高度的钢尺 实验内容： • 学习通过固定床和流化床流动的基础知识（达西） • 渗透系数的测定 • 观察流化过程 • 压力损失取决于流速、类型、粒径和散装固体的高度 • 确定流化速度并与理论计算值进行比较 • 卡曼-科泽尼方程的验证 主要规格： 测试罐 • 长度：510mm • 内径：约37mm • 材料：杜兰玻璃 过滤介质 • 厚度： 2mm • 材料：烧结金属 膨胀水箱 • 容量：约4500mL • 材质：聚氯乙烯 测量范围 • 流量：82…820毫升/分钟 • 压差： · 2x 0…500毫米WC · 1x 0…250毫巴 • 高度：10…500毫米 长x宽x高：690x410x1150mm 重量：约26公斤 (责任编辑：Tsingso) |
