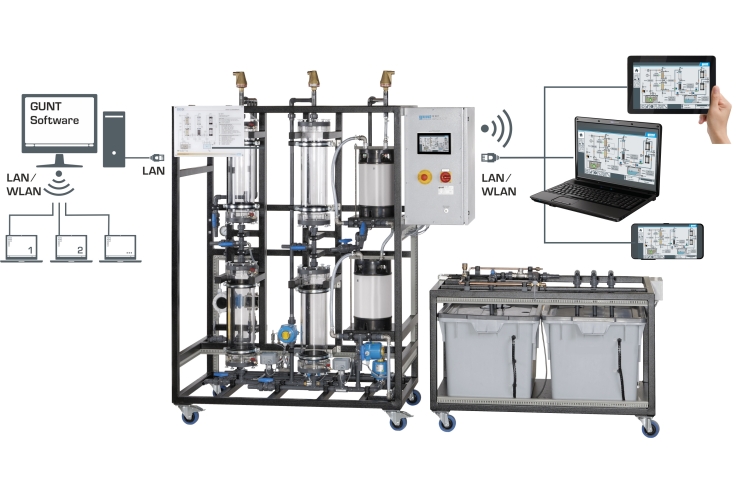

 设备概述： 深度过滤、吸附和离子交换是水处理中的关键单元操作。CE 581 可以演示这三个操作。 原水从上方泵入砾石过滤器，然后进入砂滤器。在此过程中，悬浮固体从原水中去除。过滤后的水然后流入第二个处理阶段。在那里，溶解的物质通过吸附在氧化铝和活性碳上被去除。然后水进入第三个处理阶段。在这个阶段，不需要的离子通过离子交换从水中去除。首先，通过阳离子交换软化水。然后将水在含有阳离子和阴离子交换剂的混合床离子交换器中脱盐。 独立的供应单元包括用于原水和处理水的泵和水箱。原水箱可以曝气。这确保了原水的混合。它还使溶解的物质（如铁）沉淀，然后过滤它们。提供反冲洗砂过滤器的连接。 测量流速、温度、电导率、压差和系统预设。可以在所有相关点取样。 实验设备由PLC通过触摸屏控制。通过集成的路由器，设备也可以通过终端设备进行操作和控制。用户界面也可以显示在其他终端设备上（屏幕镜像）。通过PLC，测量值可以存储于内部。终端设备可通过集成路由器/LAN连接到客户自己的网络从终端设备访问存储的测量值。通过直接LAN连接，测量值也可以传输到PC，在那里可以使用GUNT软件进行分析。 主要特点： [1] 水处理中的3个单元操作：深度过滤，吸附，离子交换 [2] 砾石过滤器，砂过滤器，氧化铝吸附器，活性炭吸附器，阳离子交换器，混合床离子交换器 [3] 带有原水和处理水罐的独立供应单元 [4] 可曝气的原水箱 [5] 砾石过滤器和带压差测量的砂过滤器 [6] 原水流量测量 [7] 每个处理阶段后测量电导率和温度 [8] 带触摸屏的PLC，用于控制设备 [9] 集成路由器，用于通过终端设备进行操作和控制以及屏幕镜像：在多达 5 个终端设备上镜像用户界面 [10] 通过内部存储器上的PLC采集数据，通过WLAN 存储测量值，并带有路由器/LAN连接到客户自己的网络 [11] GUNT 软件，用于在 Windows 10 下通过局域网进行数据采集 实验内容： • 学习单元操作的基本原理深度过滤、吸附和离子交换 • 深度过滤中压力损失的观察和确定 • 突破曲线的绘制（吸附） • 各种吸附材料的比较 • 熟悉离子交换的基本原理 • 屏幕镜像：终端设备上用户界面的镜像 · 菜单导航独立于触摸屏上显示的用户界面 · 终端设备上提供不同的用户级别：用于观察体验或用于操作和控制 主要规格： PLC: 伊顿 XV-303 原水泵：最大流量：21m3/h, 最大扬程：18m 砾石过滤器、砂滤器和吸附器 • 内径：每个150mm, 高度：每个650mm 离子交换罐 • 内径：每个240mm; 高度：每个410mm 原水和处理水罐 • 容量：每个约180L 测量范围 • 流量：0…1300L/h • 压力：0…4bar • 压差：0…2,5bar • 电导率：0…1000µS/cm • 温度：0…100°C 230V, 50Hz, 1 相 230V, 60Hz, 1 相 230V, 60Hz, 3 相 UL/CSA 可选 长 x 宽 x 高：1300x800x950mm (供应单元) 长 x 宽 x 高：1680x800x2140mm (实验设备) 总重量：约330kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
多级水处理
时间:2023-05-23 09:04来源:未知 作者:Tsingso 点击:
次
深度过滤、吸附和离子交换是水处理中的关键单元操作。CE 581 可以演示这三个操作。
- 上一篇：深度过滤和离子交换水处理
- 下一篇：沉淀池中的分离
