 设备概述：
作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生理解弯曲杆和吊杆在用作简单结构以支撑荷载时的变形。
学生将选择的曲杆和吊杆的下端固定到固定板上。上端支撑可变负载。两个精度指示器测量负载引起的挠度。曲杆并不复制流行的实用结构，但它们为基本分析（如卡氏第一定理）奠定了良好的基础。这两个吊杆是现实生活中流行结构的好例子。学生将荷载施加到曲杆或吊杆上，测量垂直和水平挠度。他们将结果与使用弹性变形理论发现的理论值进行比较。该产品包括一个游标卡尺，用于精确测量曲杆和吊柱的横截面。

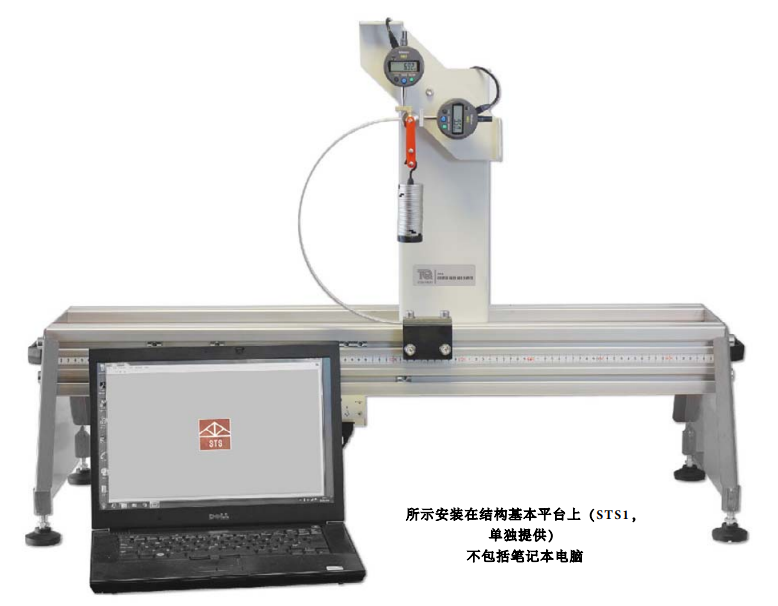

挠度指示器有自己的显示器，但可以连接到结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®车载）。
主要特点：
• 教授结构原理的一系列实验模块之一。
• 适合结构平台，符合人体工程学，节省存储空间
• 卡氏第一定理的应用
• 包括四种不同的测试结构，可进行多个实验
• 用于精确测量的工业高分辨率指示器
• 配备储物盘，以确保较小物品的安全
• 包括游标卡尺，用于测量横截面
• 使用用户友好型软件（VDAS®）
实验内容：
• 荷载如何影响结构的垂直和水平变形:
• 四分之一圆曲杆
• 半圆曲杆
• 曲杆
• 弯杆
• 弹性弯曲
• 弹性变形分析比较
主要规格：
尺寸和重量：
• 净额（组装后）:280 mm 长 x 125 mm 宽×480 mm 高，6 kg
• 近似包装（带储物盘）： 0.04 m3 ，7 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 四分之一圆曲杆
• 半圆曲杆
• 曲线曲杆
• 有弯折角度的曲杆
• 装有两个工业挠度指示器的板，每个指示器的分辨率为
0.01 mm
• 背板
• 固定块和夹板
• 两根电缆
• 两个砝码挂钩
• 25个20 g 砝码
• 游标卡尺
• 储物盘
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
