 设备概述：
作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品可帮助学生了解四种常见销接框架中由于荷载而产生的力和变形。
学生使用称重传感器测量并向四种框架中的任一框架添加荷载。框架各构件上的应变计测量荷载产生的力。精密数字指示器测量每个框架的位移。学生施加荷载并测量产生的力和挠度。他们使用教科书上的方程式预测任何给定荷载的力和挠度，并将其与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。可选称重传感器（STS8a）允许学生向屋架侧面添加二次荷载。每个称重传感器都可以为附加试验或模拟摇摆荷载施加角度荷载。
应变计连接到应变计放大器，该放大器（与称重传感器）连接到结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。
主要特点：
• 教授结构原理的一系列实验模块之一
• 适配结构基本平台，符合人体工程学，节省存储空间
• 可互换的方形截面结构构件，便于建造四个不同的框架
• 配有应变计放大器和多个应变计，用于测量桁架各构件中的力
• 简化现实结构的版本，让学生了解现实生活中的结构
• 可选的额外称重传感器可以拓展实验内容
• 配备储存托盘，以确保会员和较小物品的安全
• 使用用户友好型软件（VDAS®）
实验内容：
• Bow’s定律的介绍
• 应变计的应用
• 不同框架中的力和变形
• 华伦式桁架
• 屋架（或Howe/Pratt桁架）
• 悬臂桁架
• 接头法和截面法的受力分析
• 用应变能法进行挠度分析
• 模拟屋架上的风荷载
• 摇摆荷载对悬臂桁架的影响
• 多个荷载的叠加原理（需要额外的称重传感器）
主要规格：
尺寸和重量：
• 净额（组装后）: 850 mm 长 x 80 mm 宽× 625 mm 高 ，7 kg
• 近似包装（带储存托盘）： 0.08 m3 ， 19 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 应变计放大器，16输入
• 销式和滚柱式支架
• 附加立柱
• 带分辨率为0.001 mm的数字指示器的牵引臂
• 三根电缆
• 方形截面框架构件：7 x长、4 x中、2 x短
• 八个铰接点
• 最大容量为650 N的称重传感器
• 六角工具
• 一般物品和框架构件的储物盘
• 倾斜仪
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
铰接框架测试装置
时间:2023-05-26 14:39来源:未知 作者:Tsingso 点击:
次

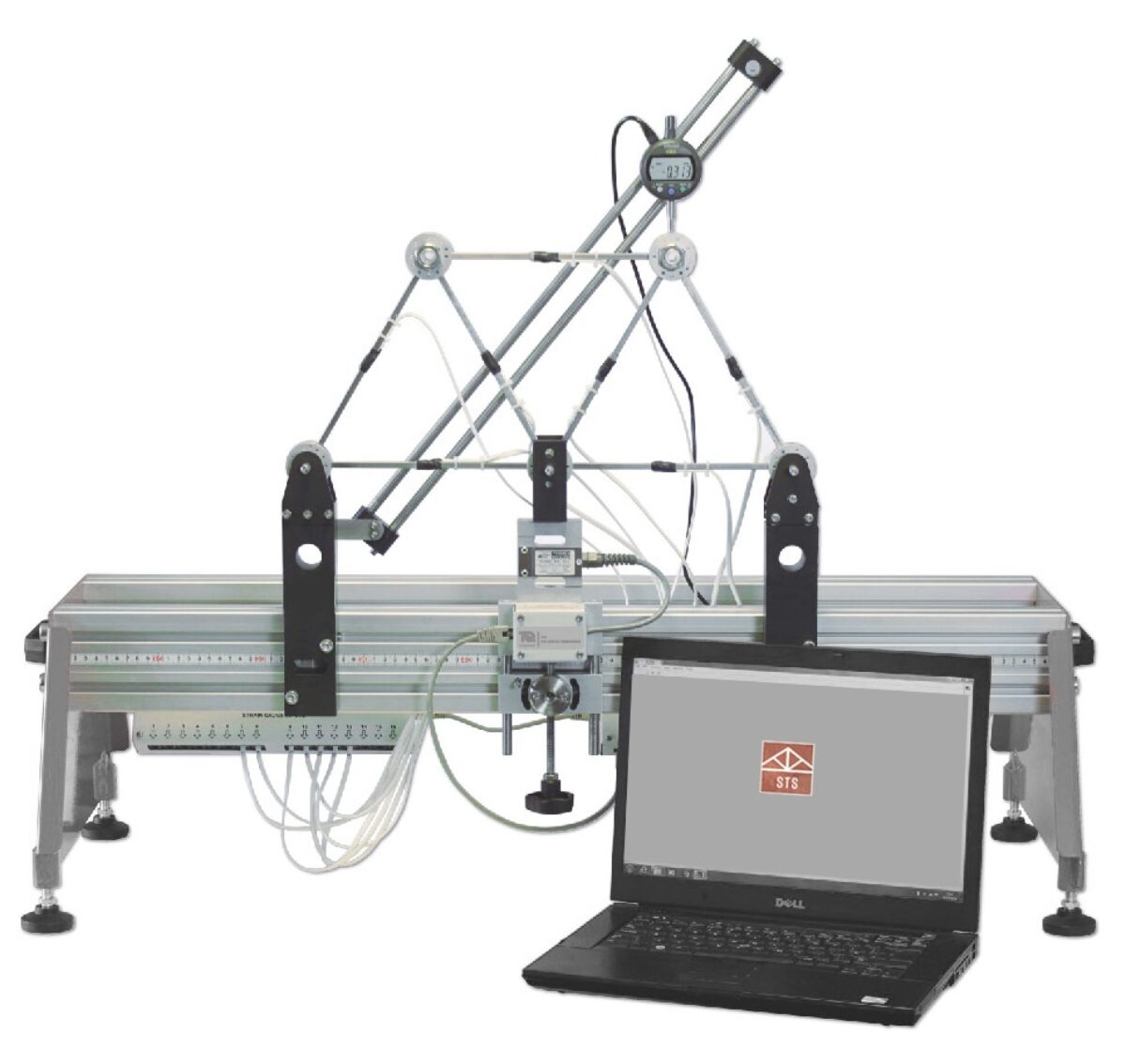

STS8 铰接框架测试装置用于研究各种铰接框架中的应变、应力、力和变形的实验，以及BOW定律的研究。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。
