梁的弯曲应力测试装置

时间:2023-05-26 14:40来源:未知作者:Tsingso 点击: 次

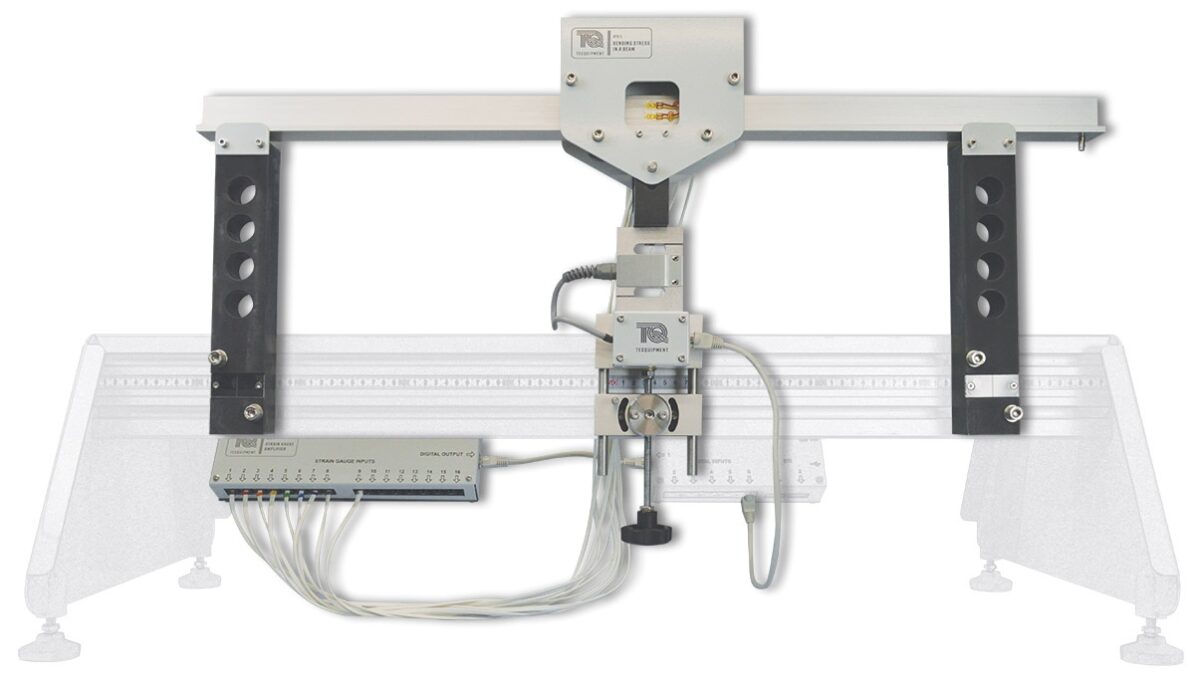

STS5 梁的弯曲应力测试装置用于研究梁截面应力分布的实验。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。

设备概述：
作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品可帮助学生了解由于荷载导致的梁截面不同位置的弯曲应力。
学生将荷载添加到由两个支座支撑的倒T形截面梁上。梁上方不同高度处的应变计测量荷载引起的应变。称重传感器测量施加在梁跨中的力。学生施加荷载并测量产生的应变。他们使用教科书中的梁方程来预测任何给定载荷下的应力和弯矩，并将其与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。本产品包括用于精确测量梁横截面的游标卡尺。
应变计连接到应变计放大器，该放大器（与称重传感器）连接到结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。

主要特点：

• 教授结构原理的一系列实验模块之一

• 适合结构基本平台，符合人体工程学，节省存储空间

• 包括应变计放大器和多个应变计，用于完整测量梁截面周围不同位置的应变

• T形截面梁具有偏移中性轴的稳定性

• 包括用于梁横截面测量的游标卡尺

• 配备储物盘，以确保较小物品的安全

• 使用用户友好型软件（VDAS®）

实验内容：

• 应力应变关系

• 应变计的使用

• 通过实验和计算确定中性轴

• 梁横截面尺寸如何影响面积二阶矩（I值）和中性轴

主要规格：

尺寸和重量：

• 净额（组装后）: 850 mm 长 x 130 mm 宽 × 500 mm 高， 14 kg

• 近似包装时(带储物盒): 0.08 m3 ，16 kg

配件包括：

• 2个梁支座

• 带有9个应变计的T形截面梁。长度为0.85 m，跨度为0.7m

• 应变计放大器，16输入

• 最大量程为650 N的称重传感器

• 9根1m应变计电缆

• 两根电缆

• 用于横梁固定的六角工具

• 游标卡尺

• 倾角计

• 储物盘

• 综合用户指南

相关产品：
• 结构基本平台(STS1) (责任编辑：Tsingso)
