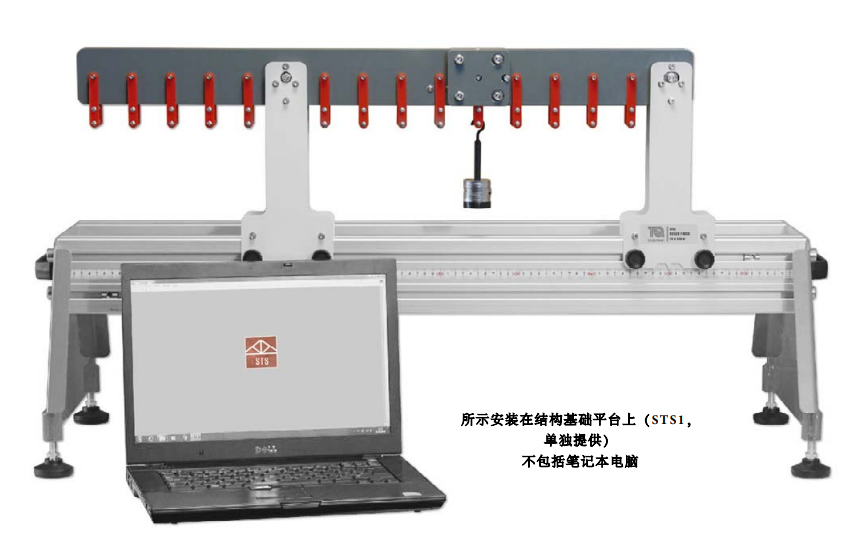

 设备概述： 作为适用于结构基础平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解荷载如何影响梁中的弯矩。 学生梁上悬挂的吊架施加荷载，吊架固定在两个支架之间。一个支座仅允许旋转运动，充当固定支座。另一个支架允许平移运动，充当滚轮支架。在梁的中跨处，铰接平行四边形内的称重传感器测量荷载引起的“切口”处的剪力。梁有一个带有悬挑端的中心跨度，因此学生可以产生正剪力和负剪力。每个支座都有一个与平台上的刻度配合使用的指针，用于精确定位。学生们使用教科书中的公式预测荷载作用下切口处的剪力，将其与测量结果进行比较，并学习如何创建影响线和剪力图。这有助于确认教科书方程的可靠性和实验结果的准确性。该产品包括均匀分布荷载（UDL），该荷载可施加在梁的跨度上，用于与单点荷载的结果进行比较。 称重传感器连接至结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适用于结构基础平台（STS1），符合人体工程学，节省存储空间
• 独特的横梁“切割”和称重传感器系统，可精确测量剪切力
• 包括多种荷载组合，包括均布荷载（UDL）
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）
• 直接读取“切口”处的剪切力，以便进行快速简单的实验
• 可搭配使用的可选弯矩实验：梁的弯矩测试装置（STS2）
实验内容：
• 不同质量单点荷载如何影响切口处剪切力
• 不同位置单点荷载如何影响切口处剪切力
• 均布荷载如何影响切口处剪切力
• 影响线和叠加原理
尺寸和重量：
• 尺寸和重量：840 mm 长 x 80 mm 宽
300 mm 高，7 kg
• 近似包装时: (带储物盒): 0.08 m3 ， 9 kg
所需空间：
• 1500 mm x 600 mm, 水平的工作台
配件包括：
• 两个支座，支撑长度为0.8 m、跨度为0.5 m的梁
• 安装在梁的中心跨度内的剪力测力传感器。
• 连接线
• 4个砝码挂钩
• 50 个 20 g 砝码
• 2个均布载荷金属棒
• 储物盒
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
