离心泵综合实验装置
时间:2020-08-31 13:18来源:未知 作者:admin 点击:
次

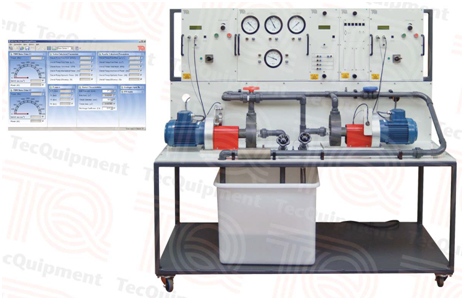

H83 离心泵综合实验装置由英国TQ公司生产(TecQuipment Ltd.)。主要用于研究单个离心水泵的性能和运行特性,以及两个离心水泵串、并联时的运行特性和性能。
