赫尔-肖氏模型实验装置

时间:2020-08-31 13:16来源:未知 作者:Tsingso 点击: 次
H9 赫尔-肖氏模型实验装置由英国TQ公司生产(TecQuipment Ltd.)。主要用于研究流体动力学中的势流，包括源流和汇流，以及二维平面流中流过各种模型的绕流。

澳彩管家婆

设备概述：
       本设备可模拟通过土壤的渗流，以及任何满足拉普拉斯方程的二维平面流，因此，也可用于其它方向的专业教学，如空气动力学、电气、热力学等。

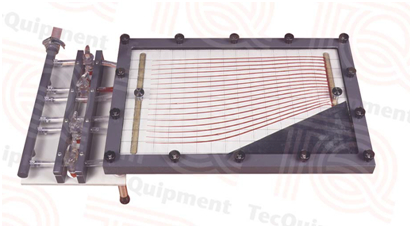

设备的主体为两块平板(上表面透明)之间的流道，水流在流道之间以低雷诺数流动，因此可忽略惯性力。在平板的上游分布有数个燃料喷射孔，以生成可见的流线；上层透明平板上绘制有网格，可帮助分析流线状态；设备还提供各种形状的橡胶切块；另外，通过阀门和真空泵，还可将两个源流点和两个汇流点任意连接起来。

主要特点：
•可清晰地演示流过不同形状的物体后的流态变化
•非常适合单人操作实验或课堂教学演示
•结构紧凑
•通过提供的表格平板几乎可以模仿任何形状
•可以很好的研究不可压缩势流
•设备自带源流点和汇流点
•能够演示土壤渗水现象

实验内容：
•研究均匀流中源流和汇流
•研究均匀流中的双重流动
•研究圆柱绕流和翼型绕流
•研究孔口出流和扩散器出流
•研究通过换热器的流动
•研究动量方程
•研究两块平行平板之间的层流
•研究平均速度方程(包括土壤渗水过程)
•研究势流之间的关系

主要规格：
•主机尺寸和主要重量：
•720x520×470mm

相关产品：
•H4    孔口出流实验装置
•H7    管道摩擦实验装置
•H215  雷诺数实验装置

了解产品详情或获取详细技术资料，请致电或email我们。 (责任编辑：Tsingso)
