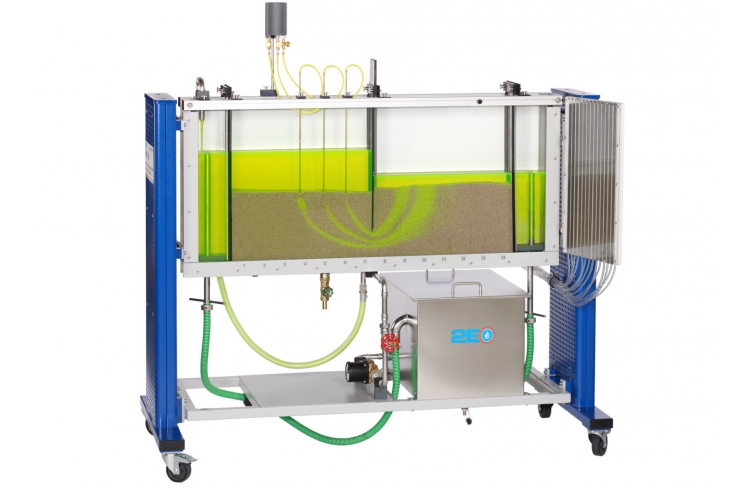

 设备概述： 渗流和地下水流研究中的一种描述性方法是将流线可视化及其作为流网的图形表示。流网提供有关水坝和钢板 桩渗水的信息。 HM 169可用于使用连接介质可视化不同模型上的渗流和地流中的流线。此外，水压对不同结构的影响以压力曲 线的形式显示。实验设备由一个带有沙子填充物的透明水箱组成。可以在沙床中放置各种模型来演示典型结构。 体验部分通过细网筛与进料室和出料室隔开。阀门用于调节供水量。使用对比方法可以使流线可见，因为它们 发生在渗流和地下水流中。钢化玻璃观察窗可以对实验进行最佳观察。 各种模型允许进行广泛的实验，例如挡土墙的压力分布或板桩下的渗流和地下水流。基础和挡土墙模型配有管 子以显示模型上的压力。在实验部分，有测量连接来检测地下水位。地下水位显示在14个管压力计上。HM169 包含一个带有储罐和泵的封闭水回路。 主要特点： [1] 二维渗流的可视化和各种模型的水压调查 [2] 闭合水回路 [3] 荧光素作为造影剂 [4] 带钢化玻璃观察窗的实验部分 [5] 细网筛，用于将实验部分与进料室和卸料室分开 [6] 进料和卸料中的高度可调溢流，以调节水位 [7] 14个带过滤器的测量连接，以检测实验部分的地下水位 [8] 用于流线可视化的“板桩”模型 [9] 用于演示水压的“挡土墙”和“基础”模型 [10] 仪器：管道压力计，“基础”和“挡土墙”型号上的管道 实验内容： • 以图形方式确定可渗透介质中的流网 · 板桩下的流线 · 通过土坝的流线 · 明沟排水 • 确定地基处的压力曲线 • 确定挡土墙处的压力曲线 • 各种模型中随时间变化的地下水位 主要规格： 实验段 • 可用容积：82L • 长x宽x高：1480x104x630mm 泵 • 最大流量：4m3/h • 最大扬程：4m 造影剂罐：0,5L 不锈钢储罐： 96L 模型 • “板桩”” • “挡土墙” • “基础” 测量范围 • 压力：14x 20…650mmWC 230V, 50Hz, 1 相 230V, 60Hz, 1 相 120V, 60Hz, 1 相 UL/CSA 可选 长x宽x高：1900x800x1870mm 重量：约230kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
渗流可视化
时间:2023-05-22 16:26来源:未知 作者:Tsingso 点击:
次
将流线可视化及其作为流网的图形表示是渗流和地下水流研究中的一种描述性方法。HM 169渗流可视化用于二维渗流的可视化和各种模型的水压研究。
