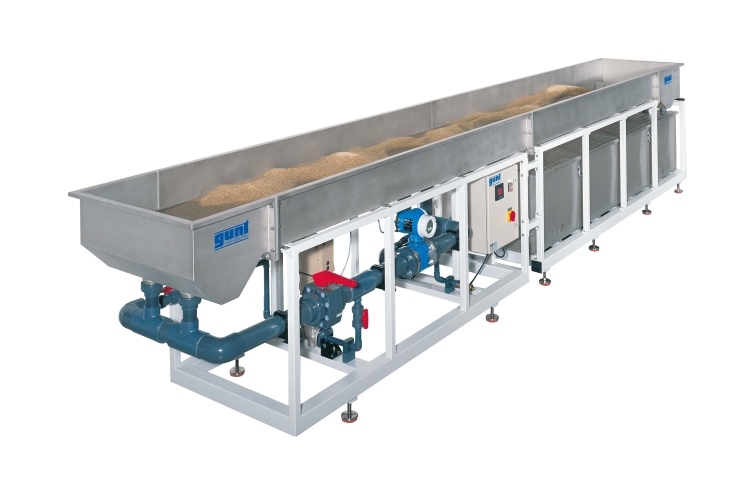

 设备概述： HM168展示了亚临界排放时靠近底部区域的床荷载传输的重要方法。实验部分的大尺寸使得可以对有和没有 结构的河道进行建模。 HM 168 体验式水槽的核心元素是不锈钢体验部分。高达10厘米的沉积层覆盖5x0.8米的面积，可以研究床载 运输。沉积物通过入口和出口处的板堰保持在实验部分。排水后的水箱包含一个带有沙子滤芯的沉积物收集 器。水回路是封闭的。除了在没有结构的明渠中进行床载运输外，一些模型还可用于观察河流障碍物标记， 即冲刷形成和结构淤积。桥墩、板堰或岛可以插入实验部分。您还可以使用偏转板和角钢设计自己的模型。 沿底部沉积物的剖面测量和实验部分每个点的排放深度的确定是通过可移动的仪器载体和点规完成的。流量通 过电磁流量计测量。 主要特点：
[1] 开放式通道床载运输
[2] 带实验部分的实验水槽，入口元件，出口元件，闭合水回路，1套型号
[3] 封闭式水回路，带沉淀物收集器、泵和电磁流量计的水箱
[4] 带有板堰槽的实验部分，以实现不同的流动条件
[5] 使用可移动的仪器托架和点规沿底部测量轮廓
[6] 带板堰的入口元件，可防止回流
[7] 提供的型号：圆头桥墩、尖头和矩形桥墩、岛形和矩形、各种偏转板供您自己设计
[8] 带沙子滤芯的沉积物捕集器
[9] 实验部分，入口和出口元件由不锈钢制成
实验内容：
• 明渠中的床荷载运输
• 流速如何影响床荷载运输
• 河床上形成波纹
• 观察蜿蜒曲折的形成
• 结构上的河流障碍物标记
· 矩形桥墩
· 圆鼻桥墩
· 尖鼻桥墩
· 岛（圆形或矩形）
主要规格：
实验水槽
• 不锈钢
• 实验部分尺寸： 5000x800x250mm
泵
• 功率：2kW
• 最大扬程：11,5m
• 最大流量：74m3/h
储罐，内容量：约1000L
沉淀物捕集滤芯
• 孔径尺寸：0,3mm (49目)
流量计
• 测量范围：80m3/h
400V, 50Hz, 3 相
400V, 60Hz, 3 相; 230V, 60Hz, 3 相
UL/CSA 可选
长X宽X高： 6250x1000x1300mm
空重：约680kg
(责任编辑：Tsingso) |
