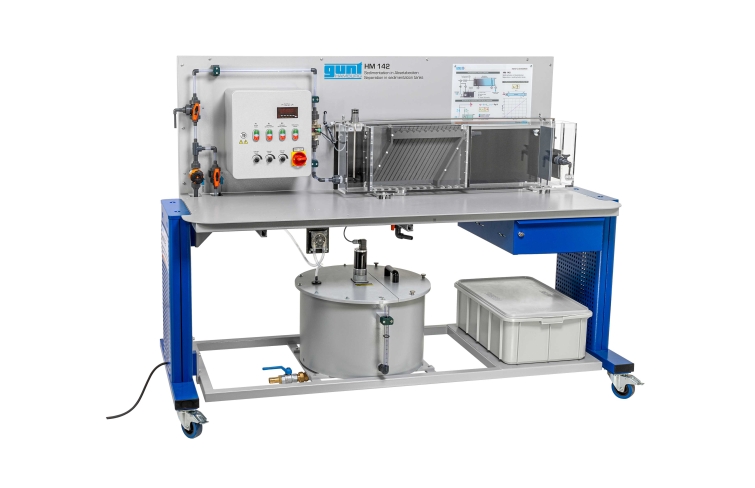

 设备概述： 在沉淀池中，固体在重力的影响下从悬浮液中分离出来。在这个过程中，固体颗粒的密度必须大于液体的密度。 HM142可以研究沉淀池中悬浮液中固体的分离情况。首先，在水箱中预制备浓缩悬浮液，包括水和要分离的固体。 泵将浓缩悬浮液输送到沉淀池。在沉淀池的上游，悬浮液与淡水混合。以这种方式产生的原水通过入口堰流入储 罐。搅拌环机位于入口堰的上游。这可以防止固体在进入沉淀池之前沉淀。处理过的水首先在挡板动，然后通过 堰流到出口。出口侧堰的高度可调，允许改变沉淀池中的水位。入口堰上方的水位也可以调节。这会影响入口堰 上的流速。薄片单元可以插入实验部分。这使得研究薄片如何影响分离过程成为可能。通过薄片的流动是从下到 上发生的。薄片上方是出口通道。出口通道的侧壁设计为锯齿状堰。浓缩悬浮液和淡水的流速通过阀门调节。这 意味着可以调节混合比例，从而调节沉淀池入口处的固体浓度。电磁流量传感器测量沉淀池入口处的流量。 搅拌 机的流速和速度以数字方式显示。沉淀池配有照明装置，以更好地观察流动条件。 主要特点：
[1] 通过在沉淀池中沉淀分离悬浮液
[2] 带照明的透明沉淀池，用于可视化流动条件
[3] 沉淀池入口区域的搅拌机
[4] 薄片单元可以选择插入隔离罐中
[5] 带有泵和搅拌机的罐，用于制造和运输浓缩悬浮液
[6] 浓缩悬浮液与淡水的混合物得到待研究的原水
[7] 通过阀门调节淡水流量和悬浮液流量的固体浓度
[8] 沉淀池中的水位可调，入口处的流速可调
[9] 原水电磁流量传感器
[10] Imhoff锥体用于测定水样的可沉降物质
实验内容：
• 沉淀池中固体与悬浮液分离的基本原理
• 确定液压负载速率
• 以下参数对分离过程的影响:
· 固体浓度
· 流量
· 入口处的流速
· 沉淀池中的水位
• 研究流动条件
• 薄片如何影响沉降过程
主要规格：
沉淀池（实验部分）
• 长x宽x高：9 00x110x300mm
• 最大填充容量：约25L
• 材料：有机玻璃
薄片单元
• 薄片倾角：60°
• 薄片数量：16
悬浮液罐
• 容量：约85L
• 材质：不锈钢
泵
• 最大流量：75L/h
搅拌机（最大转速）
• 悬浮罐：600min-1
• 沉淀池：330min-1
测量范围
• 流量：30…600L/h
230V, 50Hz, 1 相
230V, 60Hz, 1 相; 120V, 60Hz, 1 相
UL/CSA 可选
长x宽x高：2200x790x1540mm
重量：约220kg
