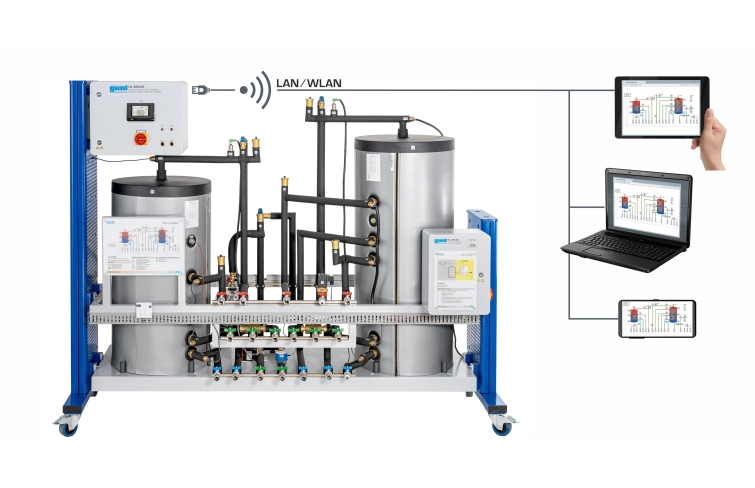

 设备概述： HL 320 模块化系统允许对可再生能源的热能的产生、储存和使用进行实验。可以使用各种热源、存储类型和消 耗者。该系统使用现代供热技术领域中典型的现实世界组件。 HL 320.05 中央存储模块构成了 HL 320模块化系统的核心，包含管道、泵、驱动三通阀和安全装置。有两种不 同的储热方法可供选择。模块前部的快速接头可实现与 HL 320 模块化系统的其他模块的液压连接。可自由编 程的加热控制器允许您操作和研究所有预期的 HL 320 模块化组合。加热控制器通过触摸屏或web浏览器与 LAN/WLAN连接进行操作。集成的 WLAN 路由器可以从任意数量的外部工作站访问正在进行的实验。可以选择 具有不同功能的不同用户等级。与本地网络连接的 LAN/WLAN 使得可以在 PC 上评估记录的测量值。为此提供 了加热控制器附带的制造商软件。所有推荐的 HL 320 模块化组合都提供了用于入门和高级实验的完整记录的配 置文件。新创建的配置或更改可以存储在控制器的内存中。对于配置文件的编辑，厂家也提供了清晰的软件。 主要特点： [1] 用于 HL 320 模块化系统实验的缓冲存储和二价存储 [2] 带快拆接头和截止阀的传热管 [3] 用于安全操作的泄压阀和放气阀 [4] 可调速循环泵 [5] 驱动三通阀 [6] 用于储热和室温的温度传感器 [7] 2 个用于系统监控的压力传感器 [8] 用于确定热流的流量计和温度传感器 [9] 可自由编程的带数据记录器的加热控制器，通过 触摸屏或带 LAN/WLAN 连接的web浏览器操作 [10] 远程学习：集成 WLAN 路由器，用于从任意数量 的外部工作站访问正在进行的实验 [11] 使用加热控制器附带的制造商软件进行实验评估 实验内容： 根据所选的 HL 320 模块化组合，可 以实现以下学习目标： •熟悉基于可再生能源的现代供暖系统 •交付使用太阳能热能和热泵调试供暖系统 •电气、液压和控制工程运行条件 •各种蓄热方法的特性 •为不同的系统配置创建能量平衡 · 开发不同操作模式的控制策略 主要规格： 缓冲存储 • 存储容量: 150L • 换热器数量: 1 • 工作压力：最大 5bar • 工作温度：最高 95°C 二价存储 • 存储容量: 200L • 换热器数量: 2 • 工作压力：最大 5bar • 工作温度：最高 95°C 泵 • 最大流量 3m3/h • 最大扬程: 4m 加热控制器 • 输入/输出：最多 16 (可扩展) • 接口： CAN, LAN 测量范围 • 温度: 16x -50°C…180°C, 1x 0…40°C • 流量: 20…2500L/h • 压力: 2x 0…6bar 230V, 50Hz, 1 相; 230V, 60Hz, 1 相 120V, 60Hz, 1 相; UL/CSA 可选 长宽高: 2400x810x1900mm, 重量：约 220kg (责任编辑：Tsingso) |
