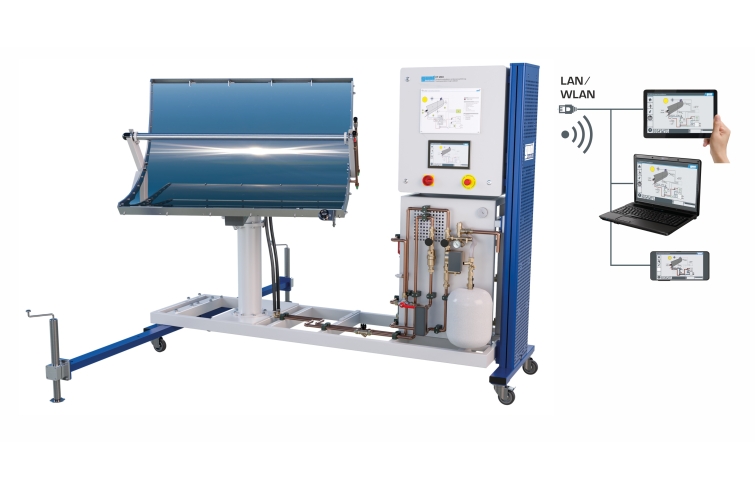

 设备概述： 抛物面槽式集热器由抛物线形镜面组成，太阳辐射在其中被收集并集中在吸收器中。传热流体在吸收管中流动 并将热量传输到目的地。 借助 ET 203，可以研究使用抛物面槽式集热器的太阳能热能使用的主要方面。为此，太阳辐射被吸收管上的抛 物面镜聚焦。辐射能被吸收并转化为热能。为减少热量损失，吸收管配有双层玻璃外壳。通过吸收器中的管道， 热量被传递到太阳能回路中的传热流体。通过板式热交换器，热量被传递到热水回路和储水箱。抛物面槽式收 集器可以通过两个减速电机进行跟踪，以跟踪太阳的位置。根据计算出的天文数据进行控制和基于传感器的控 制都是可能的。太阳能电路由膨胀水箱和安全阀保护。测量储罐中、收集器出口和入口处的温度以及太阳能回 路中的流量。操作和控制通过集成的PLC和触摸屏进行。借助集成路由器，可以选择通过终端设备操作和控制 训练器。用户界面也可以显示在其他终端设备上（屏幕镜像）。通过 PLC，可以在内部存储测量值。可以通过 带有集成路由器/LAN 连接到客户自己的网络的 WLAN 从终端设备访问存储的测量值。 抛物面槽式集热器可以垂直旋转和对齐，用于使用人造光源HL 313.01进行实验。滚轮和可移动支架可以毫不费 力地在合适的户外位置定位和操作测试台。 主要特点： [1] 具有抛物面槽镜和选择性吸收吸收管的太阳能热收集器 [2] 带齿轮电机的两轴太阳跟踪 [3] 通过 PLC 进行设备控制，通过触摸屏操作 [4] 用于通过终端设备进行操作和控制以及用于屏幕镜像的集成路由器：在最多 5 个终端设备上镜像用户界面 [5] 集成太阳传感器（法向直接辐射辐照度） [6] 用于天文校准的集成磁力计和加速度计 [7] 太阳能回路吸收器管道与泵、板式换热器、膨胀容器和安全阀的连接 [8] 带缓冲罐、泵和可连接空气热交换器的热水回路 [9] 温度、照度和流量传感器 [10] 枢轴悬挂使收集器垂直对齐 [11] 使用太阳辐射或人造光源 HL 313.01 操作 [12] 通过内部存储器上的 PLC 采集数据，通过带有集成路由器/LAN 连接到客户自己的网络的 WLAN 访问存储的测量值 实验内容： • 用抛物面槽镜聚焦太阳辐射 • 光学浓度因子 • DNI：法向直接辐射辐照度 • 基于传感器的太阳跟踪 • 天文太阳跟踪 • 将辐射能转化为热量 • 太阳能集热器损耗 • 效率曲线 主要规格： PLC: Eaton XV-303 集热器 • 抛物面镜 · 槽长：1,4m · 孔径宽度：1,1m · 镜面：1,5m2 · 焦距：0,3m • 吸收器 · 用于传热流体的带 U 型管线的选择性涂层吸收器管 · 双壁玻璃外壳以减少热损失 • 太阳能回路站 · 太阳能水泵：可调 热水回路 • 板式换热器: 3kW, 10个板 • 缓冲罐: 70L 测量范围 • 流量：20…320L/h • 温度：4x 0…160°C • 压力：0…6bar 230V, 50Hz, 1相, 230V, 60Hz, 1相 120V, 60Hz, 1相, UL/CSA可选 长宽高: 2610x940x2000mm 重量：约 350公斤 可选附件： HL 313.01 人造光源 (责任编辑：Tsingso) |
