压力控制系统, HSI

时间:2023-05-26 14:26来源:未知 作者:Tsingso 点击: 次
RT 030 压力控制系统可在压力控制系统上进行基本实验。
澳彩管家婆
设备概述：

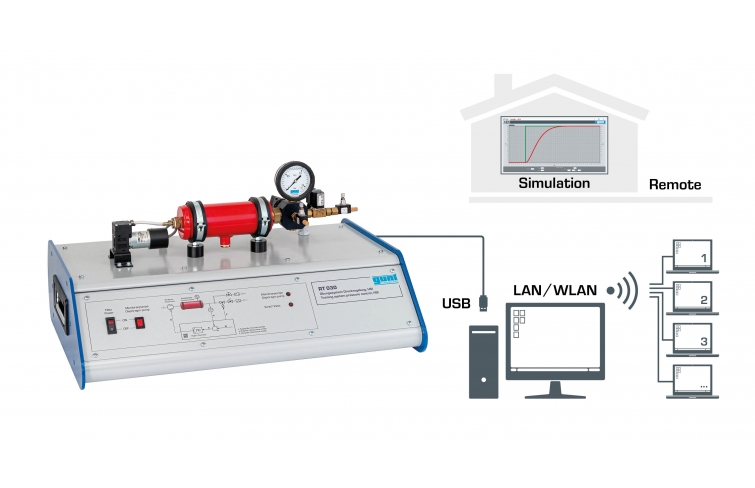

RT 030 设备可在压力控制系统上进行基本实验。充气压力容器用作控制系统。压力容器中的压力代表受控变量，该变量由测量组件（在本例中为压力传感器）确定。来自传感器的输出信号被馈送到软件控制器。来自控制器的输出信号会影响操纵变量，在本例中为压缩机转速。这会改变流速。流量控制阀作为气动消耗器。该软件用于打开和关闭电磁阀，以研究干扰变量的影响。这将激活第二个流量控制阀，代表第二个消耗器。控制响应以时间依赖关系的形式显示。压力容器上有一个千分表压力计，可以随时读取压力。
适用于整个设备系列的强大 GUNT 软件 - 以硬件/软件集成 （HSI） 的形式 -是整个系列的主要组件。实验单元和PC通过USB接口连接。在软件的帮助下，可以快速轻松地研究参数修改对系统行为的影响。集成的编程器允许您设置参考值和时间间隔，以执行参考值级数。使用软件模拟，可以对高达二阶的受控系统进行进一步的研究。
RT 030 中清晰、真实的控制系统与其他受控系统的仿真相结合RT 010-RT 060设备系列则更有助于教学和理解。实验的准备工作以及软件模拟可以在远程学习环境中进行。可以在本地网络上任意数量的工作站上观察实验。

主要特点：
[1] 压力控制：典型控制系统
[2] 控制系统：压力容器
[3] 受控变量：压力
[4] 测量组件：电子压力传感器
[5] 软件控制器可配置为 P、PI、PID 和开关控制器并对其进行参数化
[6] 执行器：调速隔膜气泵
[7] 通过电磁阀产生的干扰变量，下游固定设置流量控制阀作为附加排水阀
[8] 用于观察压力的千分表压力计
[9] 软件仿真：各种受控系统
[10] GUNT 软件：可选择连接本地网络上任意数量的外部工作站以跟踪和分析实验
[11] 在任意数量的工作站上进行远程学习的实验准备和软件模拟
[12] GUNT 软件，具有控制功能，在 Windows 10 下通过 USB 进行数据采集
[13] GUNT在线多媒体中心的多媒体教学材料

实验内容：
• 以压力控制系统为例的控制工程基础
• 开路控制回路响应
• 无反馈的受控系统
• 不同控制器参数和方法对闭环系统响应的影响
• 通过更改控制器参数优化控制器：Kp, Tn, Tv
• 记录阶跃响应：操纵可变步进、参考值步进和干扰可变步进
• 操纵变量限制和对控制系统的影响
• 干扰变量的影响
• 不同控制系统（P、I、PT1、PT2）的软件仿真
• 不同控制系统参数的比较
• 适用于整个设备系列的特定 GUNT 软件
• 控制器：手动，非控制手动操作，连续控制器，两点或三点控制器
• 编程者，提供您自己的参考价值级数
• 干扰变量控制器的设计
• 记录时间依赖性
• 远程学习：在任意数量的工作站上进行软件模拟

主要规格：
压力容器
• 容量: 400mL
• 工作压力: 1bar
• 最大压力: 10bar
隔膜气泵作为压缩机
• 最大流量: 3L/min
• 最大过压: 1bar
• 最大负压: 250mbar abs.
压力控制范围: 0…1bar
电磁阀: Kvs: 0,11m3/h
软件控制器可配置为 P, PI, PID 和开关控制器并设置参数化
测量范围
• 压力: 0…1,6bar (电子压力传感器)
• 压力: 0…1,6bar (千分表压力计)
230V, 50Hz, 1 相
230V, 60Hz, 1 相
120V, 60Hz, 1 相
UL/CSA 可选
长宽高: 600x450x340mm
重量：约 18kg
