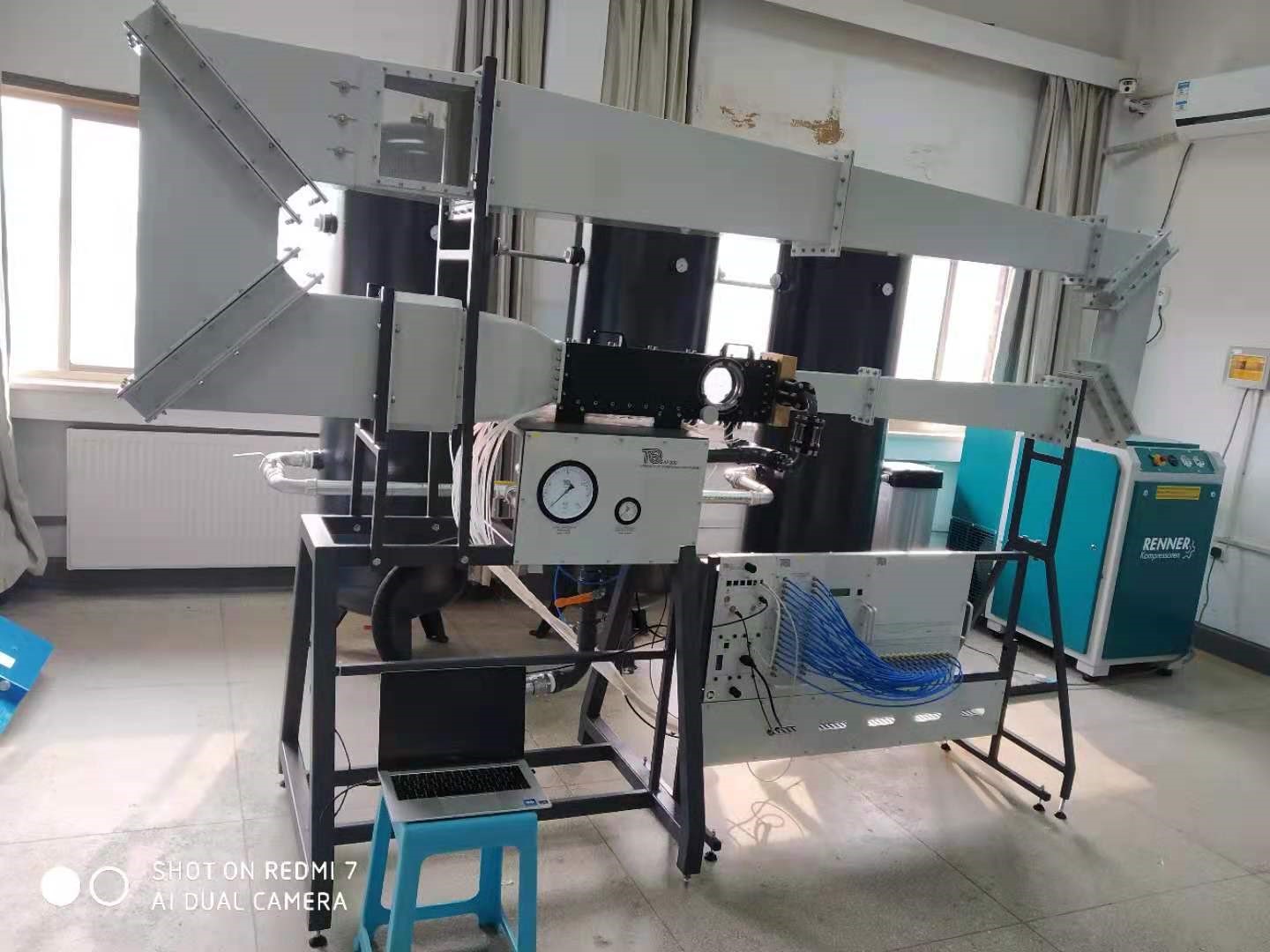

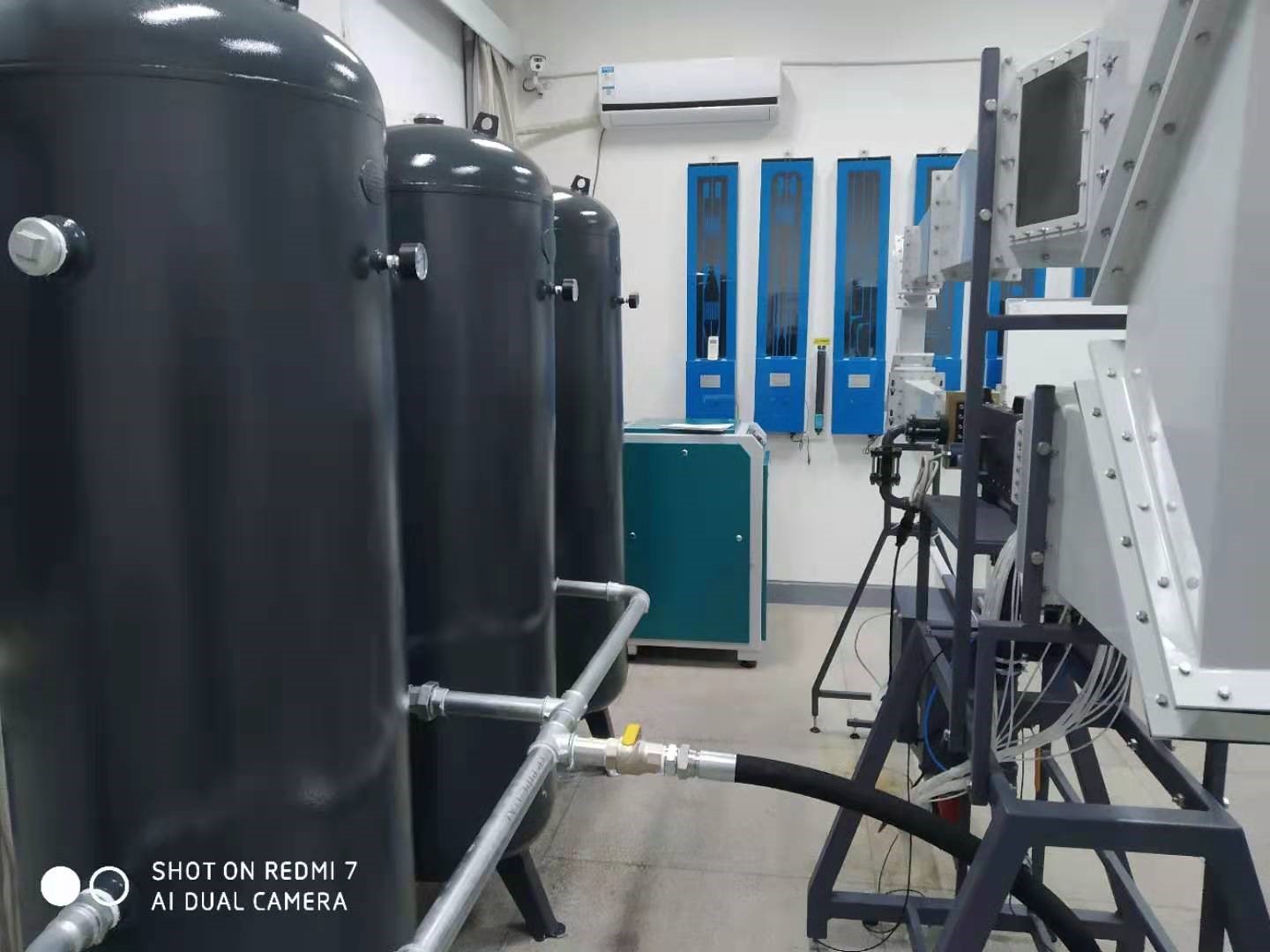

| 2020年12月，我公司承担的中国科学技术大学工程科学学院的超音速风洞实验室项目建设完成了。学校采购此款超音速风洞主要用于学生对于超音速气流的相关实验研究，此款超音速风洞的各项性能、实验内容以及实验的稳定性和准确性，均得到实验老师的认可。 此款风洞主要用于研究亚音速、超音速气流在喷嘴内的动力特性，以及在二维空气流动状态下的模型气动特性的实验设备。 设备的主体是一台间歇式、吹入式、闭式回流超音速风洞，气源为压缩空气(可自备或选购配件)，最大气流速度可达Ma1.8(气流速度>Ma1.0时，分为两档，分别为Ma1.4和Ma1.8；气流速度<Ma1.0时，可连续调节)，工作段尺寸100×25mm。 设备提供多种实验用模型和测量仪表，包括多管压力计、角度编码器等，可测量多个实验参数。设备连接通用数据采集系统(VDAS)后可实时采集、显示数据，监测系统运行，并能够在电脑上将实验数据输出至表格文件。 本设备可提供两个可选配件：AF300a 纹影系统(施利伦照相系统)；AF300b 压缩空气储存罐和干燥器。 此实验设备可做以下相关教学实验： 1.测量并研究亚/超音速流动时拉法尔喷嘴内的压力分布。 2.根据上一实验结果，对比分析压力分布理论值和实测值之间的差异。 3.在风洞内气流达到超音速时，对比分析拉法尔喷嘴收缩比的理论值和实测值。 4.测量并研究测试模型在二维亚音速/超音速流动状态时，不同的模型角度对作用在模型上的气动压力的影响。 5.测量并研究在超音速流动中的测试模型的升力系数。 6.观察并研究在超音速流动中产生的激波和膨胀波的产生过程和原理(需要纹影系统)。 超音速风洞实验室图片    (责任编辑：Tsingso) |
