设备概述：

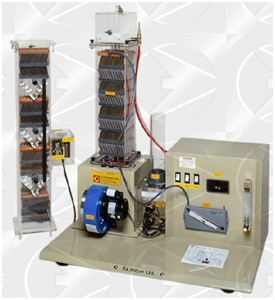

       这是一台主要用于研究冷却塔的冷却原理以及内部结构对冷却效果影响的教学实验设备，系统采用电加热，附带完整的水循环系统。设备的大致结构组成包括：控制测量台，水箱，水泵，冷却塔，鼓风机等。设备的大致原理为：热水通过水泵从冷却塔自上而下流入水箱，空气通过鼓风机从冷却塔自下而上流出，然后在冷却塔内热水和空气进行热交换。设备提供至少5种可选的不同结构型式的冷却塔。

主要特点：
•真实的模拟工业实际使用的冷却塔结构和循环流程
•系统控制改变时，可快速稳定
•提供多种不同内部填充密度的冷却塔
•可连通其它设备，最高允许热负荷为1.5KW，连接设备包括R515和R833

实验内容：
 当使用设备自带的B冷却塔时， 实验功能如下：
•演示水流的模式与分布实验
•测量系统在稳态时的水、空气和补给水的流速实验
•在空气焓湿图上确认系统稳态时的对应点并运用稳态流动方程来验证系统能量平衡实验
•系统性能研究： （a）冷却负载的变化范围 (b) 进口温度的变化范围实验
当使用A和/或C冷却塔时，实验功 能如下：
•研究冷却塔的内部堆叠面积与体积比对下列两方面的影响： (a) 冷却塔入口的冷却水的温度在接近湿球温度计时的变化情况实验 (b) 冷却水穿过冷却塔时的压降实验
当使用D冷却塔(空)时，实验功能 如下：
•研究学生或老师自己设计的冷却 塔内部结构在实验过程中的性能表现实验
当使用E冷却塔时，实验功能如下 ：
•在冷却塔内的三个位置上分别测量水和空气的性质实验
•根据实验测量数据绘制系统的焓与驱动力的变化关系图实验
•确定该冷却塔内结构的特征方程实验

主要规格：
•尺寸：1200mm×450mm×750mm
•重量：56Kg
