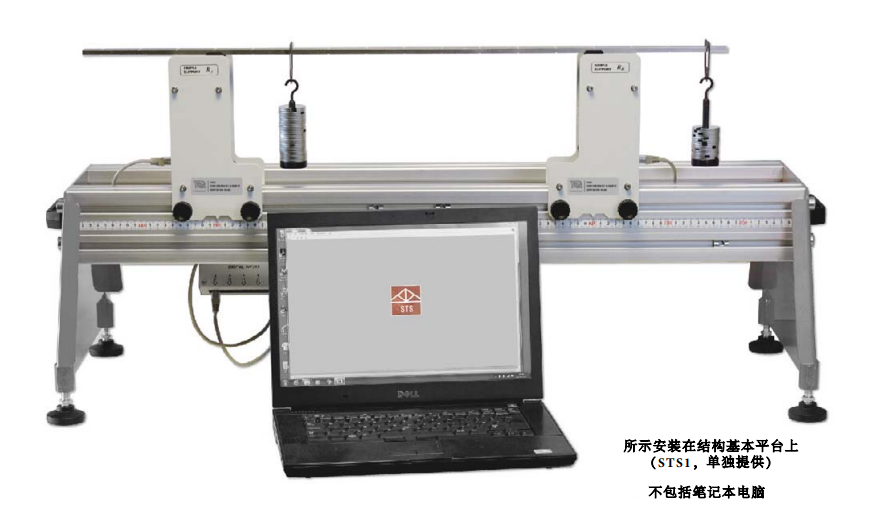

 设备概述： 作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解简支梁“桥”上荷载产生的反作用力。 学生将荷载添加到位于两个“简单”支架上的刚性梁上。称重传感器测量支架处的垂直反作用力。每个支架都包括与平台上的刻度配合使用的指针，用于精确定位。学生在梁的任何位置施加荷载，并测量产生的反作用力。他们使用教科书中的梁方程来预测任何给定荷载的反作用力，并将计算结果与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。 该产品包括额外的砝码，允许学生在梁上创建均匀分布荷载（UDL）。称重传感器连接至结构基本平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构基本平台，符合人体工程学，节省存储空间
• 一个简单的梁结构，为理解结构提供基础知识
• 配备储物盘，以确保较小物品的安全
• 包括用于均匀分布载荷（UDL）实验的附加砝码
• 使用用户友好型软件（VDAS®）
实验内容：
• 力矩原理
• 影响线
• 沿梁的点荷载的反力
• 梁上均布荷载（UDL）的反作用力
• 叠加原理
主要规格：
尺寸和重量：
• 净额（组装后）: 850 mm 长x 80 mm 宽
× 240 mm 高，6 kg
• 近似包装（带储存托盘）： 0.07 m3 ，8 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 两个梁支架，每个支架带有称重传感器
• 长度为850 mm、截面为19 mm x 6.3 mm的
刚性梁
• 两根电缆
• 9个砝码挂钩
• 50 个20 g 砝码
• 储物盘
• 综合用户指南
相关产品：• 结构基本平台(STS1) (责任编辑：Tsingso) |
