悬臂梁桥测试装置

时间:2023-05-26 14:30来源:未知作者:Tsingso 点击: 次

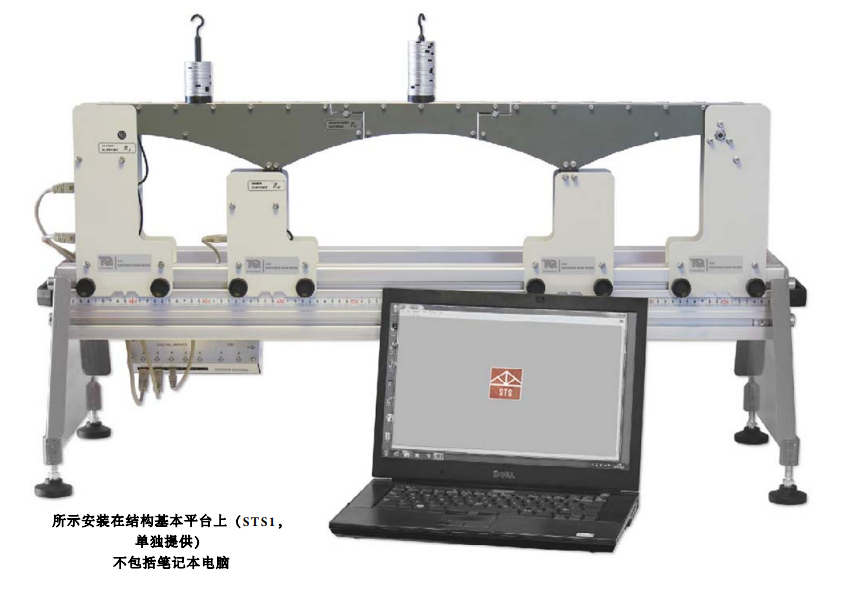

STS21悬臂梁桥测试装置用于研究悬索梁桥特性的实验。安装在结构平台上，并连接到结构自动数据采集装置和软件（VDAS®）。

设备概述：
作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解荷载如何影响悬索梁桥（也称为Gerber梁桥或铰接桥）的支承反作用力。这座桥的设计不同于其他一些桥，因为它是静态确定的，但可能有较大的中心跨度。
本产品向学生展示了如何以影响线的形式表示桥梁反应。桥梁有两个外部“锚”部分，每个部分位于两个支架上。每个锚段都有一个短悬臂，用于支撑一个短的中央悬挂段。四个桥架支架包括与平台上的秤配合使用的指针，用于精确定位。支架和桥梁结构中的称重传感器测量对荷载的反力。学生向桥梁上的任何位置施加荷载，并测量产生的支撑反作用力，以及悬臂和悬挂部分之间的内部反作用力。他们使用教科书上的方程式预测反力，并将其与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。
称重传感器连接至结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。

主要特点：
• 教授结构原理的一系列实验模块之一

• 适合结构基本平台，符合人体工程学，节省存储空间

• 简化现实结构，让学生了解现实生活结构

• 三个称重传感器，用于测量桥梁关键位置的支撑和内部反作用力

• 包括多种荷载组合的多个荷载，包括均布荷载（UDL）

• 配备储物盘，以确保较小物品的安全

• 使用用户友好型软件（VDAS®）

实验内容：

• 悬索梁（或Gerber）桥简介

• 增加点荷载和均布荷载（UDL）的支座反力

• 荷载如何影响桥梁支撑反作用力以及悬臂和悬挂部分之间的内部反作用力

• 由于荷载在梁结构上移动，支撑和内部反作用力的影响线

• 叠加原理

主要规格：

尺寸和重量：

• 净额（组装后）: 930 mm 长 x 83 mm 宽× 380 mm 高， 10 kg

• 近似包装（带储物盘）： 0.06 m3 ， 12 kg

所需空间：

• 1500 mm x 600 mm，水平工作台

配件：

• 两个悬臂/锚段，各带外部支架

• 悬空段

• 两个内支架

• 桥梁总跨度0.87 m

• 左侧支架和锚段中内置的称重传感器

• 三根电缆

• 11个砝码挂钩

• 50 个 20 g 砝码

• 储物盘

• 综合用户指南

相关产品：
• 结构基本平台(STS1) (责任编辑：Tsingso)
