 设备概述： 作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解门式刚架在各种荷载条件下的变形和反力。 学生在两个支架之间选择一个框架，并向梁构件施加垂直荷载。支架中的称重传感器测量因荷载引起的立柱底部的弯矩和水平反作用力。精密指示器测量梁和立柱连接处的任何水平偏差（摆动）。每个支架都包括与平台上的刻度配合使用的指针，用于精确定位。其中一个框架的立柱和横梁具有均匀的面积二阶矩，另一个框架的立柱面积二阶矩约为另一个立柱和横梁面积二阶矩的一半。两个框架梁都可以沿其长度的任意位置加载。这使学生能够理解除直接荷载外，框架摆动的两个原因。学生将荷载应用于门式刚架。他们使用教科书上的方程式和分析来预测因荷载产生的反作用力和振动力矩，以及框架是否会摆动及其大小。他们将预测与测量和观察结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。 本产品包括用于精确测量机架横截面的游标卡尺。挠度指示器有自己的显示器，但它可以（与称重传感器）连接到结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构基本平台，符合人体工程学，节省存储空间
• 包括两个不同的门式刚架，用于均匀和非均匀横截面刚架的实验
• 包括用于测量横截面的游标卡尺
• 配备储物盘，以确保较小物品的安全
• 直接读取水平反应和旋转力矩，用于快速简单的实验
• 使用用户友好型软件（VDAS®）
实验内容：
• 水平反作用力和因不同荷载引起的弯曲力矩
• 等截面和非等截面门式刚架
• 考虑剪切力预测摇摆方向
• 使用力矩分布（)BSEZ $SPTT）方法计算弯矩、摇摆幅度和水平支撑反作用力
• 由于荷载不对称，门式刚架的变形（摆动）
• 由于门架立柱不对称，门式刚架的弯曲（摆动）
• 绘制弯矩图
主要规格：
尺寸和重量：
• 净额（组装后）:660 mm 长 x 100 mm 宽× 320 mm 高，6 kg
• 近似包装（带储物盘）： 0.07 m3 ， 8 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 两个支架，一个带水平反力测力传感器，另一个带固定力
矩测力传感器
• 250 mm高x 500 mm长的均匀框架，标称横截面：15 mm x 2 mm
• 高度为250 mm x长度为500 mm的非均匀框架。
• 标称横截面为15 mm x 2 mm，一个垂直截面为15 x 1.5 mm
• 三根电缆
• 三个砝码挂钩
• 2个20 g 砝码
• 游标卡尺
• 储物盘
• 综合用户指南
相关产品：• 结构基本平台(STS1) (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
框架挠曲和反力测试装置
时间:2023-05-26 14:32来源:未知 作者:Tsingso 点击:
次

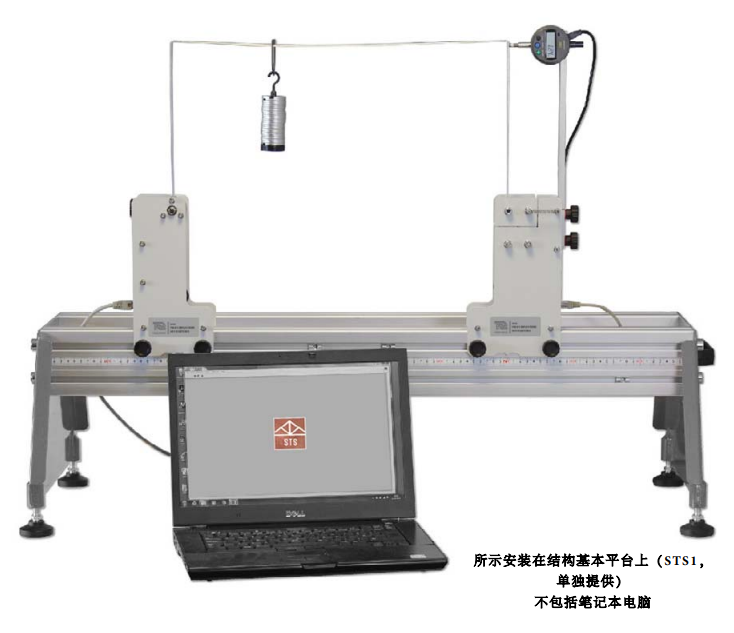

STS18框架挠曲和反力测试装置用于研究垂直荷载作用下矩形门架的试验。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。
