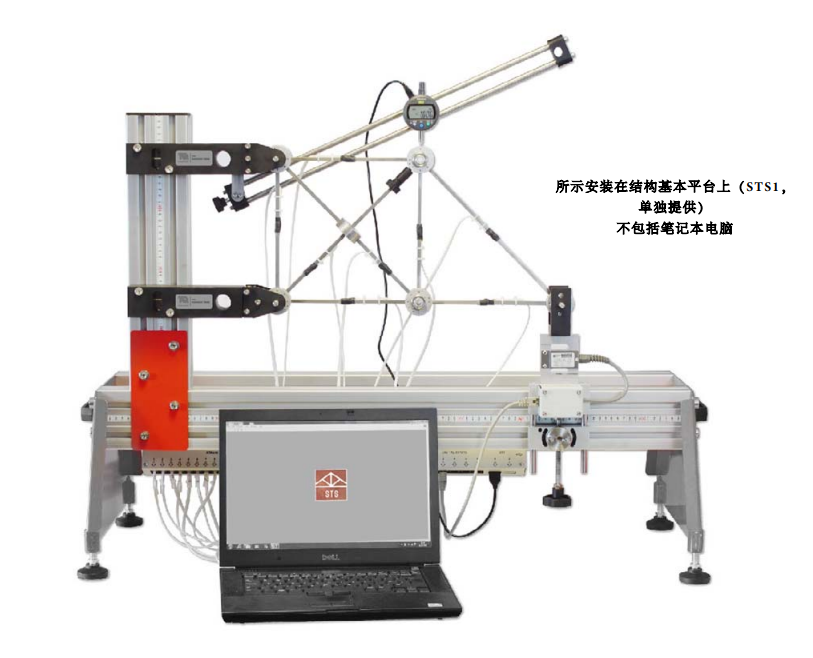

 设备概述： 作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生理解由多个“构件”组成的静定和不定桁架结构的分析，这些构件通过其端部的接头连接在一起。两个支架支撑着桁架。一个支架仅允许旋转，另一个支架允许旋转和平移。 学生在自由端接头凸台处向桁架施加荷载。每个桁架构件上的应变计测量荷载产生的力。精度指示器测量因荷载引起的框架变形。手动称重传感器组件应用并测量负载。一个简单的指旋螺钉接合和分离额外的“冗余”构件。学生最初向桁架施加荷载，而不使用额外的“冗余”构件。该框架稳定且静态确定（可通过静态平衡解决）。然后，它们接合额外的“冗余”构件，使框架超静定，需要更高级的分析，如应变能法。学生可以测量两种情况下框架的变形并进行比较。学生使用教科书中的方程式和方法预测每个“构件”中的力，并将其与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。 应变计连接到应变计放大器，该放大器（与称重传感器）连接到结构平台的接口集线器，用于计算机显示和数据采集（VDAS®）。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构平台，符合人体工程学，节省存储空间
• 超静定结构简介
• 应变计放大器和多个应变计，用于测量桁架各构件中的力
• 简单的指旋调整，便于冗余构件的啮合
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）
实验内容：
• 应变计的应用
• 静态桁架结构内的力和变形：
• 确定的
• 不确定的
• 采用接缝法和截面法的构件力
• 使用应变/能量法计算构件力
• 两种桁架的优缺点
主要规格：
尺寸和重量：
• 净额（组装后）:760 mm 长 x 130 mm 宽×760 mm 高， 15 kg
• 近似包装（带储物盘）： 0.06 m3 ， 17 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 应变计放大器，16输入
• 销式和滚柱式支架
• 附加立柱
• 带分辨率为0.001 mm的数字指示器的支撑臂
• 最大量程为650 N的称重传感器
• 由五个接头凸台和八个方形截面构件组成的预装配
桁架
• 三根电缆
• 倾斜仪
• 六角工具
• 储物盘
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
