 设备概述：

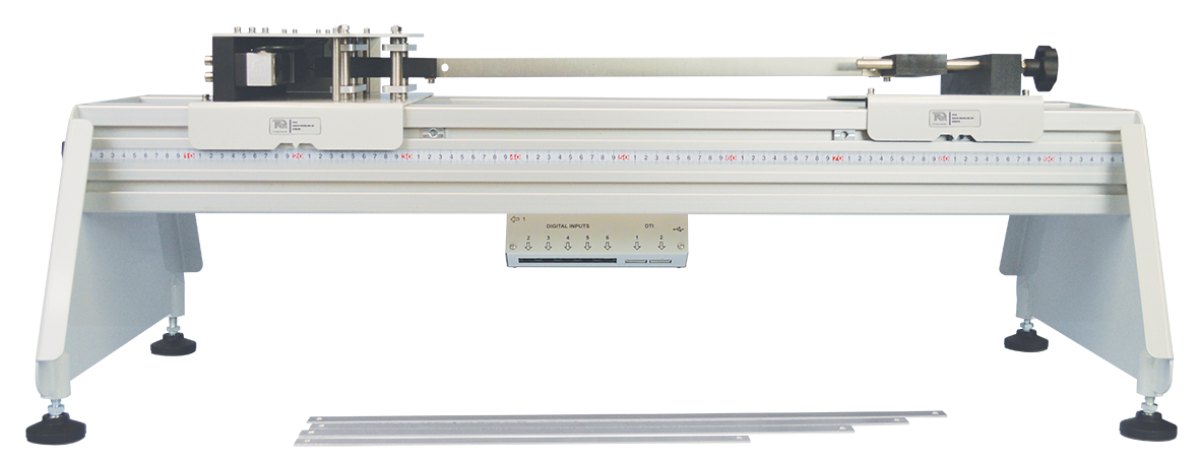

作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解模拟“压杆”的细长梁的屈曲性质。学生在产品的两个主要部件之间固定不同长度压杆。其中一个部件具有手动控制装置，用于施加屈曲力。另一部分有一个称重传感器，用于测量施加的荷载。
学生向压杆施加屈曲力，测量荷载和压杆塌陷或“屈曲”的点。学生使用教科书中的方程式，包括欧拉理论来预测屈曲载荷，并将其与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。本产品包括不同长度的试样压杆，用于比较屈曲荷载。它还包括不同的压杆端部固定方式，用于比较它们如何影响支柱屈曲时的屈曲载荷和形状。游标卡尺（包括）允许学生测量支柱的横截面。
称重传感器连接至结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。
主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构基本平台，符合人体工程学，节省存储空间
• 包括用于多个实验的不同类型和不同长度试样支柱的选择
• 包括用于测量压杆横截面的游标卡尺
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）
实验内容：
• 压杆长度和倒塌荷载
• 欧拉临界载荷
• 压杆长细比
• 压杆有效长度
• 倒塌荷载和压杆结构，包括：
• 两端销
• 一端固定一端销
• 两端固定
主要规格：
尺寸和重量：
• 净额（组装后）: 830 mm 长 x 260 mm 宽×115 mm 高， 12 kg
• 近似包装（带储物盘）：0.09 m3 ，14 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 两个主要部件：施加载荷组件端部和载荷测量组件
• 五种不同长度的铝压杆：每个压杆的标称横截面为20mm x 2 mm
• 可更换固定端头
• 六角工具
• 线缆
• 游标卡尺
• 储物盘
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
