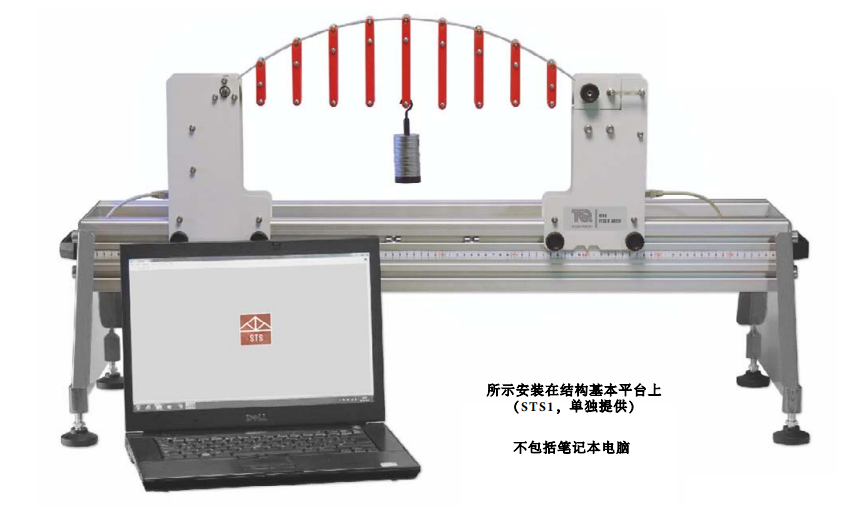

作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解荷载如何影响固定拱中的水平反作用力。

学生将荷载施加到悬挂在拱上的吊架上，吊架固定在两个“固定”支架之间。一个支架上的称重传感器与一个特殊的机构一起工作，以测量由于荷载引起的水平反作用力。另一个支架上的第二个称重传感器与一个力矩臂一起测量转动力矩。两个称重传感器都以最小的移动量测量力和力矩，接近固定（Encastre）支架。每个支架都包括与平台上的刻度配合使用的指针，用于精确定位。学生使用教科书中的方程式来预测反作用力和将荷载产生的力矩与测量结果进行比较。他们还学习如何创建影响线和弯矩图。这有助于确认教科书方程的可靠性和实验结果的准确性。该产品包括额外的砝码，因此学生可以在拱的跨度上施加均布荷载（UDL），以与单点荷载的结果进行比较。

称重传感器连接至结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。
