 设备介绍视频（优酷） 设备概述： 燃气轮机动力发电实验系统是一套完整的用于研究燃气轮机发电系统的工作原理和循环过程的教学用实验设备，可以加深学生对流体力学、热力学、燃烧学和燃机轮机循环的理解，并可将这些理论知识结合设备运用到实际的实验操作中。该燃气轮机动力发电实验系统被整机集成在一个可移动的工作台上，主要部件包括：单级离心式压缩机、回流环形燃烧室、单级轴流式透平、单级发电透平和三相交流发电机等；设备还包括一套全自动化发动机启停装置及正常运行监测系统，可通过液晶屏实时显示当前运行状态，并内置测量装置监测实际运行实际以及设备启停循环次数。 主要特点： •整套系统集成在一个带有可锁定脚轮的工作台上，方便设备的移动和固定 •轻便、完备、即到即用，无需额外设备 •提供NI数据采集系统，配有笔记本电脑，并具有可扩展的LabVIEW实验软件 •整套发电系统安装在透明保护舱内，在进行实验时能够清晰、安全的进行观察系统运行 •所有设备零部件均在美国制造加工和组装，满足ABET相关标准 实验内容： •研究热力学第一定律及能量转换关系 •研究热力学第二定律及系统内的热力循环 •研究系统内燃气在循环流动的熵和焓值的变化情况 •研究燃气轮机动力发电系统的发电原理 •通过设备的三维模型进行相应组件的FEA&CFD分析计算 •测量并绘制压气机和透平中的速度三角形 •熟悉实验设计与数据采集技术 主要规格： •净尺寸：102cm×107cm×158cm •净量：208Kg 相关产品： •MiniLab 燃气轮机动力实验系统 •GT185 双轴燃气轮机实验系统 •GT100RS 再热式燃气轮机实验系统 •RankineCycle 蒸汽轮机动力发电实验系统 •S220 朗肯循环蒸汽轮机实验台 •TD1050蒸汽轮机动力实验系统 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
燃气轮机动力发电实验系统
时间:2020-08-31 14:28来源:未知 作者:admin 点击:
次

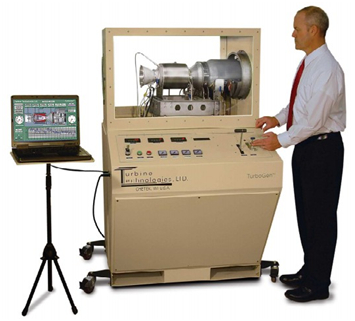

TurboGen燃气轮机动力发电实验系统由美国燃机公司生产(Turbine Technologies Ltd.)。主要用于研究燃气轮机发电系统的循环过程和工作原理。
