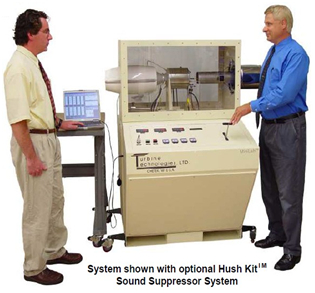

 设备视频介绍（优酷） 设备概述： 该燃气轮机动力实验系统是一套完整的涡轮喷气推进实验设备，其所使用的燃气轮机是所有主流燃气轮机的典型代表，可用于流体力学、热力学、燃烧学和燃气轮机循环等学科的理论教学的实验研究；系统的核心机为SR-30TM，其主体结构包括单级离心式压气机、环形回流燃烧室、单级轴流式透平。设备采用了便捷的“一键”控制系统，控制系统集成在实验台内，经过对不同的信号处理，可以发出3种指令：维持当前运行、改变运行状态、紧急停机。为保证设备的安全和性能要求，该款产品均为下达订单以后才开始生产，绝不使用二手的军用或库存零件，其中，耐高温部件采用真空熔模制造，普通部件采用数控加工，而装配好的整机会经过严格的测试与检查。 主要特点： •按航空标准设计、制造的燃气轮机发动机，具有最高级别的稳定性。专为工程教学而设计生产 •系统关键参数均在主控台上显示，配备“一键启动”按钮和LCD显示屏，可监视设备运行状态、累计运行时间和循环次数，模拟真实发动机推杆设计 •发动机安置于防护罩(聚碳酸酯)内，可清晰观察整个燃机的运行过程 •发动机前后可配备消音器，可用于噪声研究 •设备可使用多种类型的燃料，包括汽油、煤油、柴油等，且无需预热 •可通过USB连接DigiDAQTM数据采集系统，并配有LabVIEW实验软件 •设备零部件全部在美国设计和制造，满足ABET4和ABET6标准 •即到即用，无需购置或增添其它设备 •燃烧室部件和导叶环均采用Inconel 718合金铸造，透平叶轮采用CMR 247超级合金铸造 实验内容： •燃机系统中的压气机部件进行分析，比如计算压气机的实际压比、压气机的输出功率、压气机的转速以及压气机的效率等 •燃机系统中的透平部件进行分析，比如计算系统的总功率和透平的输出功率，透平的膨胀比以及透平的效率等 •燃机系统中的燃烧室部件进行分析，比如燃烧过程中空气和燃料的配比，过量空气对燃烧的影响以及燃烧器的燃烧效率等 •燃机系统的整个循环进行分析，包括系统的质量流量，压气机进口和透平出口的气流速度，各测量点的温度与压力，系统的燃烧效率与热效率，推力等 主要规格： •净尺寸：102cm×107cm×158cm •净重：208Kg 相关产品： •TurboGen 燃气轮机动力发电实验系统 •GT185 双轴燃气轮机实验系统 •GT100RS 再热式燃气轮机实验系统 •RankineCycle 蒸汽轮机动力发电实验系统 •S220 朗肯循环蒸汽轮机实验台 •TD1050蒸汽轮机动力实验系统 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
燃气轮机动力实验系统
时间:2020-08-31 14:28来源:未知 作者:admin 点击:
次
本设备由美国燃机公司生产(Turbine Technologies Ltd.)。主要用于研究燃气轮机的循环过程和工作原理。
