 设备概述： 冰库用于制冷，以满足增加的额外冷却 需求（峰值负载）。夜间的能源需求和 能源成本较低，冰库通常会在夜 间充电。 为了给冰库充电和放电，在冰库和压缩 制冷系统之间使用了乙二醇-水混合物回 路。 为冰库充电时，乙二醇-水 混合物通 过压缩制冷系统冷却至 0℃以下，从而从 冰库中的水中吸收热量，使水冰。在排放过程中，融化的冰 从乙二醇-水混合物 中吸取热量，导致混合物冷却下来。在 此冷却过程中，冰库取代或支持压缩制冷系统。 ET 420 由冰库、制冷系统、乙二醇-水混 合物回路、干式和湿式冷却塔组成。 在制冷回路中制冷剂蒸发期间和 冰库排放期间，热量从混合物中带走，而在制冷剂冷凝期间热量被添加。根据需要， 冷却塔向混合物加热或从 混合物中吸热。 记录所有必需的变量可以实现各个过程 的能量平衡。测量值从数字显示器读取，并可同时通 过 USB 直接传输到 PC， 然后使用配套的软件对其进行分析。 主要特点： [1] 冰库充放电的科学研究 [2] 带冰库、压缩制冷系统、干式和湿式冷却塔的系统 [3] 带压缩机、冷凝器、蒸发器和膨胀阀的R513A制冷回路 [4] 带泵的乙二醇L水回路：制冷剂冷凝器的冷却、制冷 剂蒸发器的加热、冰库的充N放电、干式冷却塔的运行 [5] 带泵的水回路以操作湿式冷却塔 [6] 测量所有相关温度、压力、流量和功耗以平衡过程 [7] GUNT软件在Windows 10下通过USB采集数据 实验内容： • 节能制冷系统的设计和运行 • 冰库的功能和操作 · 充电 · 放电 • 能量流平衡 • 通过不同介质传输能量 • 压缩制冷循环显示于log p-h图 • 湿式冷却塔的功能和操作 • 干式冷却塔的功能和操作 主要规格： 压缩机 • 制冷量: 约 1434W at -15/32°C • 功耗: 1209W at -15/32°C 泵（乙二醇-水混合物） • 最大流速: 4,5m3/h • 最大扬程: 5,6m 泵湿式冷却塔（水） • 最大流速: 4,5m3/h • 最大扬程: 18m 冰库: 150L 补偿罐: 20L 湿式冷却塔，额定制冷量: 12kW 干式冷却塔，额定制冷量: 13,8kW 制冷剂: R513A, GWP: 631 • 灌装量: 2,5kg • 二氧化碳当量: 1,6t 测量范围 • 温度: 12x -20…100°C, 4x -50…150°C, 4x 0…60°C • 压力: -1…9bar, -1…24bar • 流速: 3x 100…1200L/h, 2x 60…1500L/h, 1x 150…1600L/h, 1x 10…100L/h (R513A) • 功率: 0…2250W 230V, 50Hz, 1 相 230V, 60Hz, 1 相; 230V, 60Hz, 3 相UL/CSA 可选 长宽高: 约 2200x800x1900mm (训练器) 长宽高: 约 1200x790x1610mm (湿冷塔) 长宽高: 约 1640x910x1120mm (干冷塔) 总重量: 约 650kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
冰库制冷系统
时间:2023-05-16 15:02来源:未知 作者:Tsingso 点击:
次

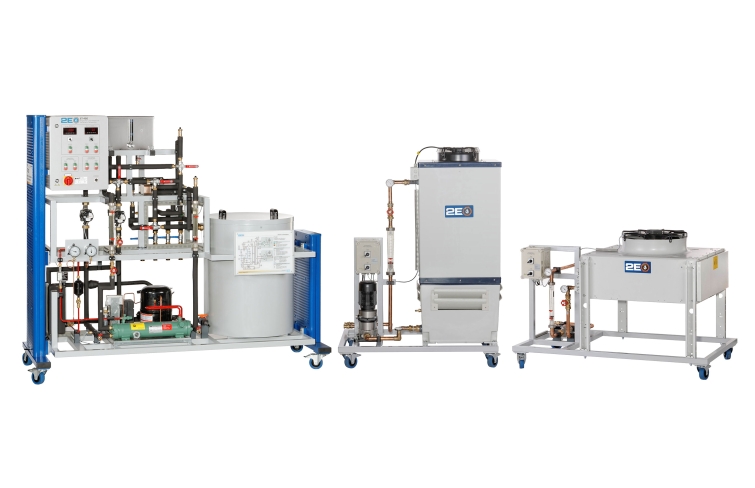

ET420冰库制冷系统由冰库、干式冷却塔和湿式冷却塔组成，用于研究节能制冷系统的设计和运行。
