 设备概述： 在浅层地热能发电中，储存在地表下的热能用于加热。 ET 262 演示了采用热管原理的地热探头的操作。透明的实验装置提供了对传热闭路的洞悉：它可以清楚地看 到热管中的蒸发、探头中的冷凝以及传热介质在管内壁上的回流热管。该设置还允许仔细查看用于确定地热探 测器周围土壤的热导率的基本方法。其运行行为被检查的热管构成了训练器的核心元件。热管包含低沸点传热 介质。来自土壤的热量输入通过带加热电路的温度控制夹套进行模拟。来自传热介质的热量传递给探头内的工 作介质。传感器检测热交换器中工作介质的温度和流量。这些测量值用于计算传输的热功率。GUNT 软件使用 测量值来模拟所连接的热泵的能量平衡。一种确定周围土壤热导率的方法是所谓的热响应测试。泵通过埋在沙 子中的 U形管地热探测器不断循环加热水。在此过程中，记录地热探头的进出水温度、流量和加热功率。这些 测量值用于计算热导率。在另一项实验中，用圆柱形热源加热砂缸。检测砂样内径向分散的热温度分布，并用 于计算砂样内的热导率。然后将比较这两种方法的结果。 测量值通过 USB 直接传输到 PC，然后可以使用随附的软件对其进行分析。 主要特点： [1] 利用热管原理演示地热探测器的运行 [2] 玻璃制热管，带透明温控外套 [3] 水作为换热器散热的工质 [4] 通过实验室网络或水冷机 WL 110.20 供应工作介质，以确保最高水温为 16°C [5] 在 GUNT 软件中模拟热泵的能量平衡 [6] 制冷剂 R1233zd，GWP：1 [7] Windows 10下通过USB采集数据的GUNT软件 实验内容： • 地热能基础 • 采用热管原理的地热探头的工作行为 • 确定热管中可以随热负荷变化而散发的热量 • 所含传热介质填充液位的变化 • 检查砂样中的径向温度曲线并确定热导率 • 通过热响应确定沙子的导热系数测试 • 热泵的基本原理和能量平衡 主要规格： 热管 • 长度：约1000mm • Ø 外部，热管：约 56mm • Ø 外部，温度控制夹套：约 80mm 加热回路中的加热器 • 输出: 2kW 加热回路中的泵 • 最大流量: 1,9m3/h • 功耗: 58W 铜制 U 型管地热探头 • 长度：约 1000mm 在热响应测试中的泵 • 流量: 4,8…28,2L/h • 功率消耗：最大 60W 水箱的加热元件 • 输出: 100W 砂容器内的加热元件 • 输出: 50W 制冷剂: R1233zd, GWP: 1 • 填充量: 2,3kg • 二氧化碳当量: 0t 测量范围 • 砂样中加热元件的温度: 0…250°C • 流量: 0,4…6L/min 230V, 50Hz, 1 相 230V, 60Hz, 1 相; 120V, 60Hz, 1 相 UL/CSA 可选 长宽高: 2170x790x1900mm 重量：约 250kg 可选附件： WL 110.20 冷水机 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
带热管原理的地热探头
时间:2023-05-16 15:19来源:未知 作者:Tsingso 点击:
次

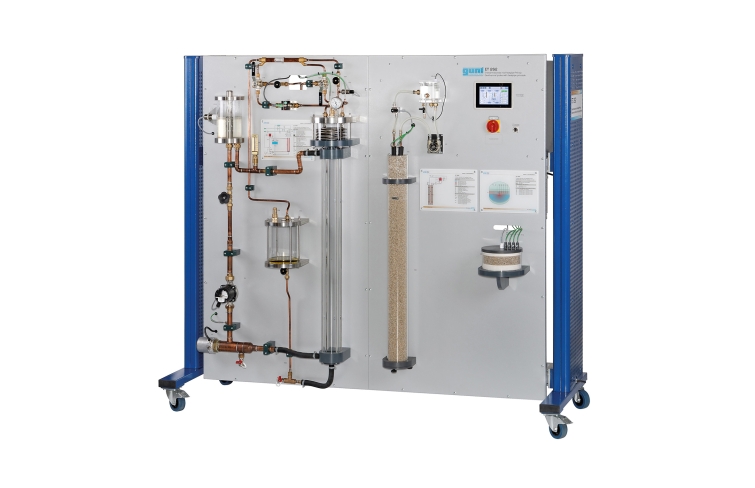

ET 262带热管原理的地热探头用于研究热泵的基本原理和能量平衡，并利用热管原理演示了地热探测器的运行。
