 设备概述： 燃料电池是能量转换器，与热机不同，它可以将化学能直接转换为电能。在此过程中，热量作为副产品产生。 ET 292 的主要部件是聚合物膜燃料电池，它在热电联产中运行。该系统在阳极侧由压力容器供应高纯度氢气， 在阴极侧供应来自环境空气的氧气。燃料电池通过集成电子负载进行电流调节或电压调节操作。电子负载的设 定值允许精确调整所有操作点和非常准确的特性记录。技术上可用的热能通过冷却回路消散到环境中，并可通 过集成仪表计算。运行期间产生的水被收集在水分离器中。在燃料电池的死端模式中，积水通过可配置的氢气 净化阀处理。该系统通过 PC 进行操作。 运行所需的泵、风扇和控制装置的辅助能源由主电源提供。堆栈中的湿度可以通过调节放气阀来调节，因此不 需要外部加湿。记录所有相关测量值以计算出燃料电池的能量平衡。测量值通过 USB 直接传输到 PC，GUNT 数据采集软件被包括在内。 主要特点： [1] 聚合物膜燃料电池的研究 [2] 热电联产水冷系统 [3] 通过标准压力容器供应氢气 [4] 供应氢气压力容器用高压减压阀 [5] 直接从环境空气中供应氧气 [6] 通过电子负载精确调整所有工作点 [7] 无需外部加湿即可运行 [8] 流量、压力、温度、电压和电流强度传感器 [9] 通过 PC 完成操作和评估 [10] Windows 10下通过USB进行控制和数据采集的 GUNT软件 实验内容： • 将化学能转化为电能和热能 • 燃料电池系统的功能和设计 • 燃料电池运行参数的关系 • 对燃料电池电气性能的影响 • 记录和可视化所有相关的电压/电流特性 • 计算相关变量 主要规格： 标准输出: 250W 热功率：约 400…500W 取决于环境条件 所需环境温度: 5…35°C 所需入口压力: 2…200bar 测量范围 • 流量: · 0…0,5L/min (冷却水) · 0…20sL/min (氢气) · 0…100sL/min (空气) • 压力: 0…500mbar (氢气) • 温度: · 0…50°C (环境) · 0…70°C (堆叠) • 湿度: 0…100% (环境) • 电压: 0…40V (堆叠) • 电流: 0,1…20A (堆叠) 230V, 50Hz, 1相 230V, 60Hz, 1 相 120V, 60Hz, 1 相 UL/CSA 可选 长宽高: 1750x780x1770mm 重量：约 180kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
燃料电池实验系统
时间:2023-05-16 16:39来源:未知 作者:Tsingso 点击:
次

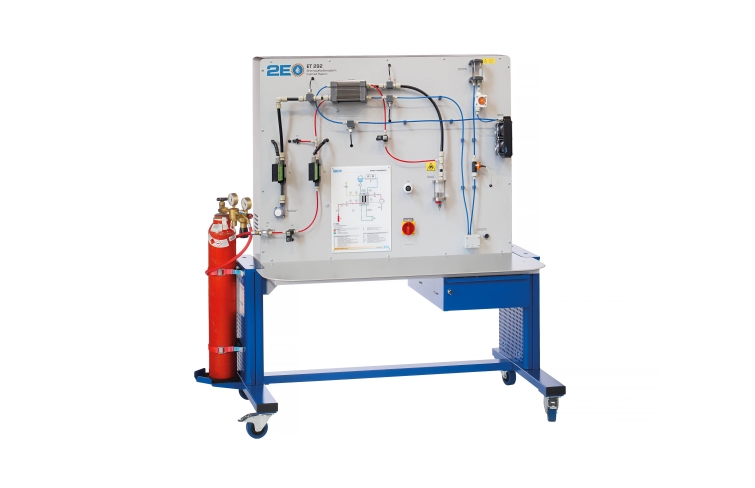

ET 292燃料电池实验系统的主要部件是聚合物膜燃料电池，它在热电联产中运行。系统用于研究聚合物膜燃料电池。
