 设备概述： 波浪能转换器利用连续波浪运动产生的能量进行环保发电。它们可以沿海岸供应电能，特别是向偏远地区供电。 从结构上讲，它们很容易融入鼹鼠、海港墙和海岸保护系统。 ET 270 是一种实验室规模的波浪能转换器，由波浪发生器、波浪水槽和带涡轮单元的 OWC 波浪能转换器组成。 为了在波浪水槽中产生波浪，置换器通过可调曲柄驱动装置上下移动。通过改变置换器的升力来改变波浪的高度。 电机的速度决定了波浪的频率。在波浪水槽的末端，挡板将波浪引导到波浪能转换器中。OWC 波浪能转换器由 腔室和涡轮单元组成。启动的连续波运动在室内产生振荡水柱 (OWC)，导致其上方的气团移动。以这种方式产生 的气流驱动威尔斯涡轮机。Wells涡轮机的工作与流入方向无关：流动能量在空气向上和向下运动期间进行转换。 直流电机连接到涡轮机并用于启动涡轮机。达到设定速度后，它就会充当发电机并产生电力。水位以及波浪高度 可以通过带有水位传感器的可移动波浪测量装置沿波浪水槽进行测量。在室内还有另一个带有液位传感器的装置， 用于测量水柱的运动。涡轮机外壳中的压力测量点用于确定空气运动的流速。测量值可以在数字显示器上读取。 同时，测量值也可以通过 USB 直接传输到 PC。包括数据采集软件。 主要特点： [1] 波浪能设备包括：波浪发生器、波浪水槽和波浪能转换器 [2] 带控制单元的波发生器，频率可调的交流电机和可调浮筒升程 [3] 带有水平传感器的可移动波浪测量装置，用于测量波浪高度 [4] 用于引导波进入腔室的挡板 [5] 具有振荡水柱、室和涡轮单元的波能转换器 [6] 带转子和发电机的涡轮机组 [7] 压力测量点以确定涡轮机中的流速 [8] 汽轮机负载：启动汽轮机的直流电机，达到目标转速后切换到发电机发电 [9] 可选择通过开关盒手动操作工厂或通过 GUNT 软件进行数字操作 [10] Windows 10下通过USB采集数据的GUNT软件 实验内容： • 熟悉波浪能转换器的工作原理 • 了解波浪运动产生的能量 • 测量波浪运动 • 熟悉Wells涡轮机的设计和操作 • 优化操作行为 主要规格： 波发生器 • 功率: 550W • 排量: 26,5L 波浪水槽 • 长宽高: 5000x300x600mm Wells涡轮机 • 功率: 0…1000mW • 速度: 0…6000min-1 • 转子: 6 片 • 外径 Ø 120mm, 内径 Ø 80mm 测量范围 • 频率: 0…1,83Hz (波发生器) • 波高: 0…600mm • 液位: 0…600mm (腔室) • 流速: 0…26m/s • 速度: 0…6000min-1 • 电流: ±1000mA 230V, 50Hz, 1 相 230V, 60Hz, 1 相 120V, 60Hz, 1 相 长宽高: 5850x700x2050mm 重量：约 500kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
波浪能发电实验设备
时间:2023-05-16 16:47来源:未知 作者:Tsingso 点击:
次

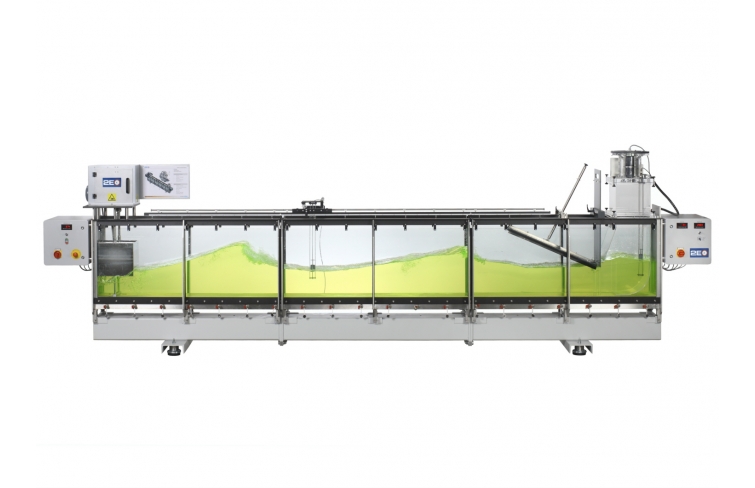

ET 270波浪能发电实验设备由波浪发生器、波浪水槽和带涡轮单元的 OWC 波浪能转换器组成，用于研究波浪能转换器的工作原理和Wells涡轮机的设计和操作。
