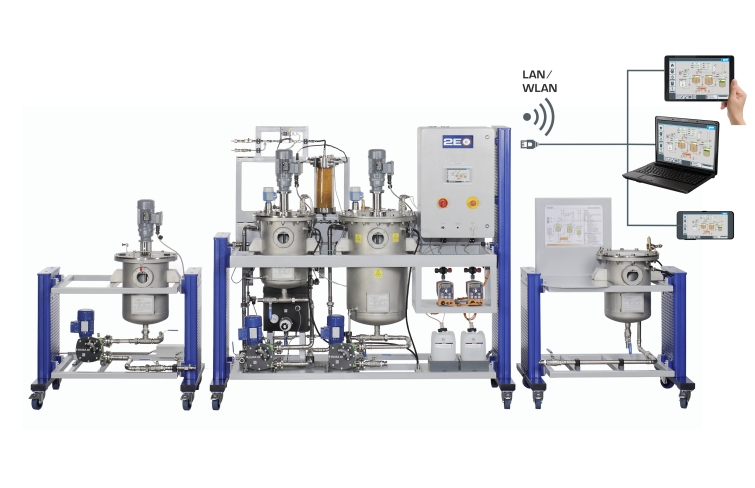

 设备概述： 在沼气厂中，微生物在排除光和氧气的情况下对有机起始物质（基质）进行生物降解。这种降解的产物是一种 主要由甲烷组成的气体混合物。这种气体混合物称为沼气。 CE 642实验设备用于演示沼气产生的实际过程。基质是切碎有机固体的悬浮液。在第一个搅拌反应器中，它被 水解和酸化处理。在这里，厌氧微生物将长链有机物质转化为短链有机物质。沼气在最后一步厌氧降解中形成 于第二个搅拌反应器中。它主要由甲烷和二氧化碳组成。这种两阶段方法可以分别调整和优化两个反应器中的 环境条件。消化渣收集在单独的罐子里。两个反应器中温度和pH值均受控制。产生的沼气通过柱式干燥剂进行 脱水处理，该柱填充有二氧化硅凝胶。接着，测量沼气的流速、湿度、甲烷含量、二氧化碳含量和温度等参数， 并由PLC通过触摸屏实现系统控制。通过集成路由器，系统也可通过端设备进行操作与控制。用户界面还可以 在其他终端（屏幕镜像）上显示。通过PLC，测量值可被存储于内部。终端设备可以通过无线局域网WLAN访 问被存储的测量值。（设备集成路由器/有线局域网LAN连接至用户自己的网络）。 实验工厂可以实现连续和不连续(批量)的操作模式。实验需要来自沼气设备的厌氧生物质。例如，可以用土豆或 玉米来生产基质。需要一种惰性气体(如二氧化碳)来冲洗实验设备。 主要特点： [1] 两段式沼气厂（可连续或不连续运行） [2] 2个不锈钢材质的搅拌罐反应器，带电容式液位传 感器 [3] 带有基质罐和进料泵的独立供应单元 [4] 控制反应器中的温度和pH值 [5] 2个用于酸和苛性钠的计量泵 [6] 带有水箱、加热器、温度控制器和泵的加热水路 [7] 沼气用硅胶进行干燥处理 [8] 沼气分析：流速、甲烷含量、二氧化碳含量、湿度 和温度 [9] 使用PLC进行设备控制;触摸屏操作 [10]集成路由器，用于通过终端设备进行操作和控制，以及用于屏幕镜像: 在最多5个终端设备上镜像用户界面的 [11] PLC采集数据存储于内部存储器,终端设备可以通 过无线局域网WLAN访问被存储的测量值（设备集成路由 器/有线局域网LAN连接至用户自己的网络） 实验内容： • 实现稳定的运行状态 • 以下参数对沼气产生的影响 · 温度 · 基底 · 容积负荷 · pH值 • 操作模式对沼气产量的影响 · 单阶段或双阶段 · 有后发酵和无后发酵 · 连续的和不连续的 • 根据操作条件确定以下参数 · 沼气产量 · 沼气流速 · 沼气质量 • 屏幕镜像：在终端设备上对用户界面进行镜像 · 独立于触摸屏上显示的用户界面的导航菜单 · 终端设备上有不同的用户级别：用于观察实验或操作和控制 主要规格： PLC: Eaton XV303 罐子为不锈钢材质 • 反应器（第1阶段）: 26,3L • 反应器（第2阶段）: 73,5L • 底层水箱：约 30L • 沼气池： 26,3L 水泵 • 3个蠕动泵：每个最大 25L/h • 2个计量泵：每个最大 2,1L/h • 加热水泵：最大 480L/h 搅拌器 • 基质罐：最大 200min-1 • 反应器：每个最大 120min-1 测量范围 • 甲烷含量: 0…100%, • 二氧化碳含量: 0…100% • 流速: 0…30NL/h (沼气) • pH值: 2x 1…14 • 湿度: 0…100% • 温度: 3x 0…100°C (反应器和沼气) 400V, 50Hz, 3 相; 400V, 60Hz, 3 相 230V, 60Hz, 3 相; UL/CSA 可选 长宽高: 1100x790x1400mm (供应装置) 长宽高: 2060x790x1910mm (实验单元) 长宽高: 1100x790x1400mm (后发酵单元) 总重量：约 770kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
沼气生产设备
时间:2023-05-16 16:55来源:未知 作者:Tsingso 点击:
次
CE 642实验设备是两段式沼气厂（可连续或不连续运行），用于演示沼气产生的实际过程。
