 设备概述： 可再生能源载体在交通领域的使用可以通过替代化石燃料来实现。一种选择是生物柴油，它从植物油中获得。它 是通过添加甲醇和氢氧化钾（作为催化剂）生产的，是一种酯化反应，是一种化学平衡反应。 在大型工业规模中， 生产是在搅拌罐反应器中连续进行的。这个过程由CE 650实验设备小规模地展示。 化学反应在6 0℃左右的温度下进行。产品在预先规定的停留时间后离开反应器。产品是一种两相混合物。一个富 含生物柴油的相和一个含有副产品的相。副产品从下面的相分离器中泵出。富含生物柴油的相的选择是：返回反 应器，进行第二次酯化阶段，回收甲醇（蒸馏）和生物柴油清洗（吸收）。富含生物柴油的阶段除了生物柴油外， 还含有残余的的甲醇、氢氧化钾和植物油。剩余的植物油在第二个转酯化阶段进行反应。甲醇在甲醇回收阶段被 蒸馏掉。残余的催化剂在生物柴油清洗阶段被清除。之后，产品被储存。酯化反应的速度取决于反应时间和温度。 化学平衡被副产品的分离所改变。产生的生物柴油在实验室里进行分析。可以改变工艺参数以研究其依赖性。实 验设备由PLC通过触摸面板控制。通过一个集成的路由器，该系统可以选择使用一个终端设备操作和控制。用户 界面也可以显示在其他终端设备上（屏幕镜像）。 通过PLC，测量值可被存储于内部。终端设备可以通过无线局 域网WLAN访问被存储的测量值（设备集成路由器/有线局域网LAN连接至用户自己的网络）。 主要特点： [1] 植物油的化学转酯反应 [2] 两阶段、连续的过程 [3] 用于化学酯化的两个加热式搅拌罐反应器 [4] 用于分离产品和副产品的两相分离器 [5] 甲醇回收（蒸馏）以减少所需的甲醇数量 [6] 生物柴油清洗（吸收）以提取生物柴油中的杂质 [7] 改变工艺参数以研究生物柴油生产的依赖性 [8] 用于控制设备的PLC [9] 用于操作PLC的触摸面板 [10] PLC采集数据存储于内部存储器,终端设备可以通 过无线局域网WLAN访问被存储的测量值（设备集成路由器 /有线局域网LAN连接至用户自己的网络） 实验内容： • 用植物油生产生物柴油 · 停留时间的影响 · 温度的影响 • 化学转酯化 • 重力场中的相分离 • 蒸馏 • 液-液萃取 • 一个由几个基本操作组成的连续过程的方法 • 屏幕镜像：在终端设备上对用户界面进行镜像 · 独立于触摸屏上显示的用户界面的导航菜单 · 终端设备上有不同的用户级别： 用于观察实验或操作和控制 主要规格： PLC: Eaton XV303 罐 • 搅拌罐反应器: 2x 5L • 储油罐（植物油）: 110L • 储罐（化学品）: 45L • 产品罐: 110L • 副产品罐: 45L • 甲醇罐: 6L • 相分离器/生物柴油清洗器: 3x 15L 蠕动泵: 最大 25L/h 测量范围 • 温度: 6x 0…100°C • 压力: 1x 0…6bar (abs.) • 流速: 11x 0…30L/h • 液位: · 3x 1…22cm · 2x 1…29cm 230V, 50Hz, 1 相 230V, 60Hz, 1 相; 120V, 60Hz, 1 相 UL/CSA 可选 1x 长宽高: 1900x790x1700mm 1x 长宽高: 2200x790x1700mm 重量: 约 560kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：[email protected]
- 产品搜索 Search
生物柴油生产设备
时间:2023-05-16 17:04来源:未知 作者:Tsingso 点击:
次

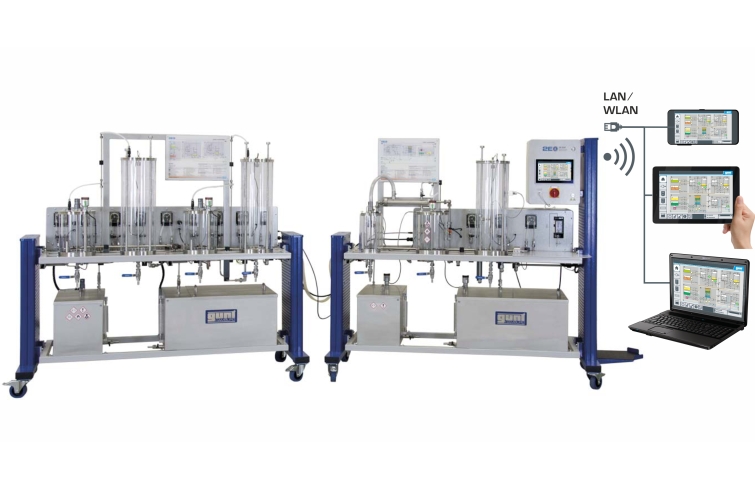

CE 650生物柴油生产设备用于研究通过植物油产生物柴油的化学转酯反应的两阶段、连续的过程。
