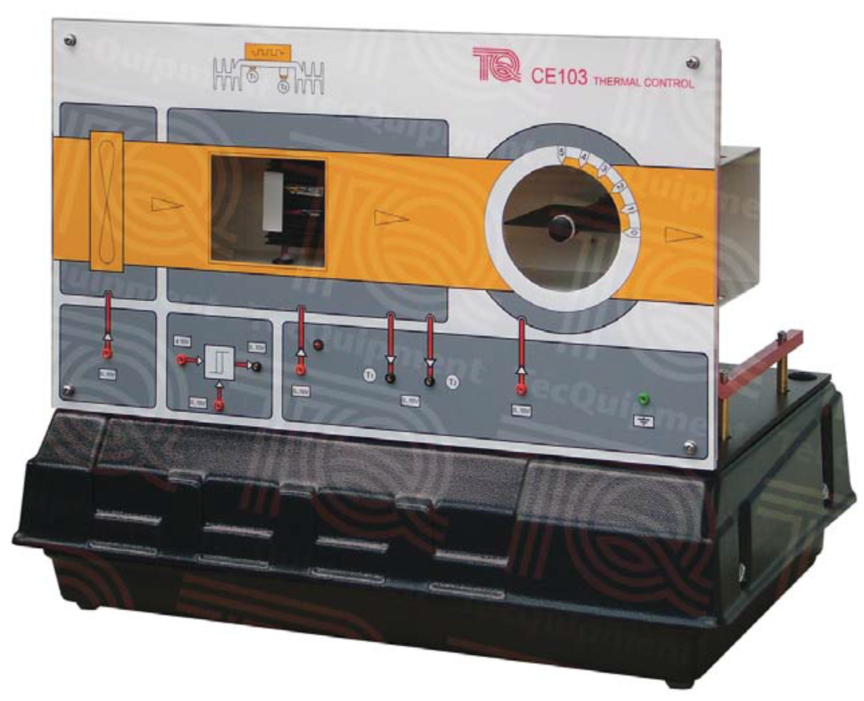

设备概述：
        该温度控制实验装置模拟了一种常见工业过程，包括一个空调系统组件，以便实现温度控制。该系统功能如下：
       •  调节系统热输入
       •  调节排风扇转速
       • 使用一个可调叶片限定气流
       该装置上有一个可变速风扇，可使通过输送管的气流速度发生改变。输送管中是一个电加热过程区，由于对流及传导会引起热损失，通过控制电加热器的功率从而使该过程区的温度达到一个稳定状态。
       在输送管里安装了两个温度传感器，一个传感器用于测量电加热器的温度，另一个带有绝热片的传感器安装在输送管的另一端，用于该区域的温度测量，并计算出热惯性。还带有一个伺服驱动的叶片，安装在输送管后端，可改变下游气流状况以便进行更高阶的实验。
该控制的主要难点就是在各种环境下都将温度控制在可接受范围内，热控制的方法包括调节线圈电功率、改变空气流速和旋转叶片角度。设备还包括一个可变迟滞的继电放大器，可以满足更高阶实验要求。

实验内容：
•热传递
•ON/OFF控制—实验包括研究正脉冲信号和负脉冲信号，ON/OFF时间比，加热和冷却速率，失调和迟滞现象。
•P、PI、PID控制
•频率响应
•热惯性和时变常数
•多变量控制—多达三个变量可监测和独立控制
•该设备设计灵活，用户可根据自己实际需求开发其他的分析与控制练习,这将有助于扩展更先进的控制实验，是理想的教学和研究平台。
