温度控制实训系统

时间:2020-08-31 10:16来源:未知 作者:Tsingso 点击:

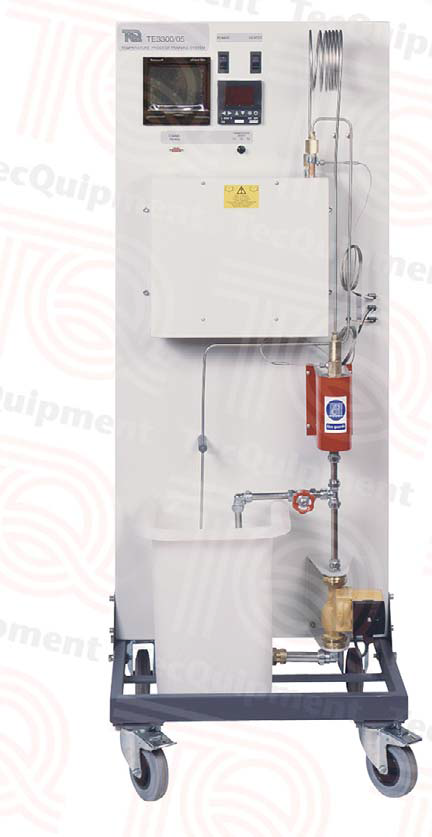

TE3300/05温度控制实验系统用于温度控制中的多种实用性实验,使用P、PI和PID算法进行本设备的压力自动控制,使用工业标准部件,展示热变送器和热电偶的操作和校正。

澳彩管家婆

设备概述:
       该装置是简洁可移动的,在温度控制方向可以进行很多的实验。可以使学生更好的了解简单控制系统的稳定性。
       该设备可以独立使用,也可以连接到可选的计算机控制系统(TE3300/06)实现分布式控制。
       该系统的主要部分包括:
       •带有自动调节功能的工业控制器
       •双通道的图表记录器
       •热交换器和风机
       •温度变送器
       •热电偶
       •延迟线圈
       •直列式加热器
       •三速泵
       •蓄水池
      实验时,学生需在蓄水池添加足量纯净水。然后设置控制器,来调节内置加热器的功率,控制任意3个地方的水温。热交换器将水中的热量排出,进行快速实验。热电偶(三路开关)反馈到控制器。
      该设备具有工业标准的仪表和部件。
      该装置包含1个门阀,作为流量旁通阀。图表记录器显示并记录过程温度的变化和控制器的输出。
注意:该图表记录器是无纸化的,需要一台合适的电脑和彩色打印机,可以打印出图标记录器的轨迹。
      在设备侧面有插槽,可以连到计算机控制系统(TE3300/06,单独可选)。

主要特点:
•使用P、PI和PID算法进行本设备的压力自动控制
•使用工业标准部件,以适应工业、职业和学生训练的要求
•展示热变送器和热电偶的操作、校正和调试过程
•内置延迟线圈来模拟现实的时间延迟现象
•与计算机控制系统(TE3300/06)连接,实现分布式控制

实验内容:
•进行比例、积分和微分控制
•演示自动控制过程
•演示循环控制原理和温度变送器、热电偶的校准和调节
•压差变送器的湿相和干相支柱安装
•操作温度控制系统
•分布式控制(当使用TE3300/06当使用计算机控制系统时)

相关产品:
温度控制实验装置(CE103)
综合过程控制实验系统(CE117)
工业综合过程控制实训系统(TE37)
流量控制实训系统(TE3300/03)
计算机控制系统(TE3300/06)
