气动发动机非线控制实验平台
时间:2020-08-31 10:16来源:未知 作者:Tsingso 点击:
次

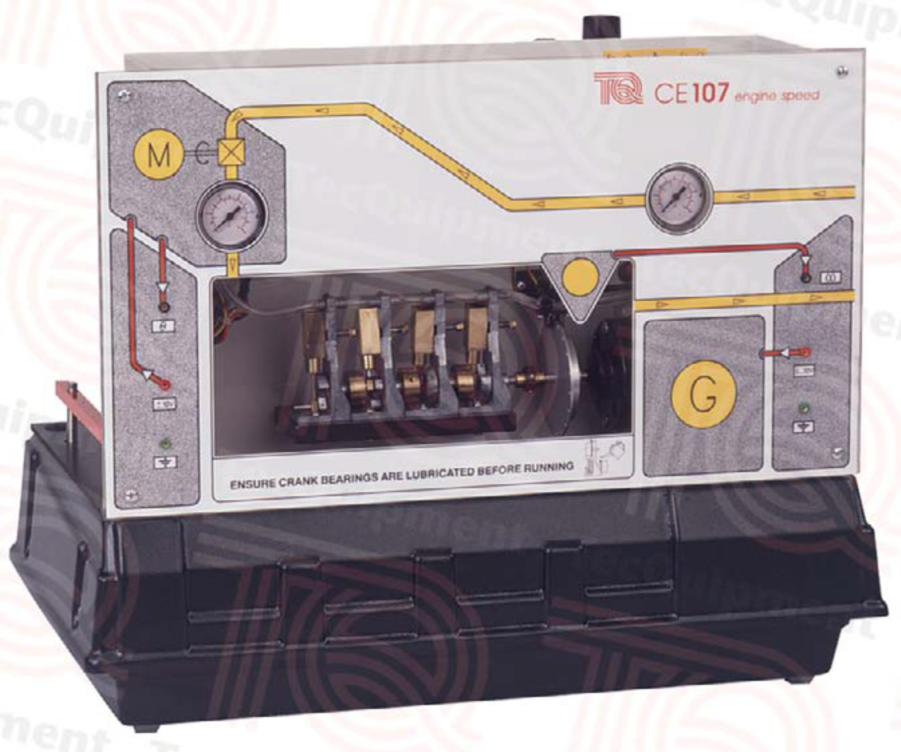

CE107发动机速度控制装置结构精密,功能齐全,水平放置在工作台上,研究发动机速度控制的基础和先进原理 。
